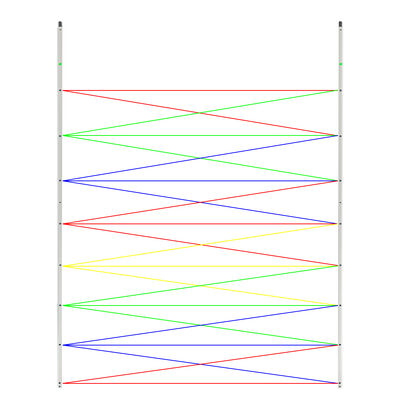

グリッドスキャンスタイル 安全ライトカーテンセンサー アルミハウジングと12mの範囲の産業用高速ドアアンチピンチ保護
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | JUTAI |
| 証明 | FDA, E-MARK, CE, ISO, FCC, RoHS, DOT, ASTM, AS/NZS, CCC, GS |
| モデル番号 | CG15-8L12 |
| 書類 | CG15-8L12 (English).pdf |
| 最小注文数量 | 1 |
| 価格 | negotiable |
| パッケージの詳細 | カートン |
| 受渡し時間 | 5～8日 |
| 支払条件 | T/T、L/C、D/A、D/P、Western Union、PayPal 、、 MoneyGram、Alipay |
| 供給の能力 | 1か月あたり1000個 |
商品の詳細
| 検出原理 | 950nm赤外線ビーム透過率 | 製品カテゴリー | 産業用ドアライトカーテンセンサー |
|---|---|---|---|
| 検出機能 | ドア開口部のカバー範囲 12m | 線量 | 8つの光学の目 |
| 保護高さ | 1225mmの安全範囲 | 動作電圧 | DC12～30V |
| 応答性能 | 23msの安全応答 | 出力タイプ | NO、NC、COM リレー出力 |
| 保護等級 | IP67 工業用保護 | シェルデザイン | スリムなアルミボディ |
| ビーム間隔 | ライトアイ間175mm | 動作温度 | -40℃〜 +70℃ |
| ハイライト | グリッドスキャン 安全ライトカーテン,産業用ドア アンチピンチセンサー,アルミニウムホーシングライトカーテン 12m |
||
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Model | Beam Quantity | Protective Height | Detection Distance | Voltage | Output | IP Grade | |
|---|---|---|---|---|---|---|---|
| CG15-8L12 | 8 Beams | 1225mm | 12m | DC12–30V | NO/NC/COM | IP67 |
製品の説明
CG15-8L12 クロスブランキング セーフティ ライト カーテン センサ
CG15-8L12 は、高速ドア、工業用ドア、ガレージ ドア、冷蔵倉庫ドア、セクショナル ドア、自動ドア システム用に設計された IP67 産業用安全ライト カーテン センサーです。 8本の赤外線ビームを使用して信頼性の高い安全検出エリアを作成し、挟み込み、衝突、偶発的なドアの閉まりを防止します。
このモデルはクロスブランキング保護をサポートしており、固定下部ドア構造や特殊な設置条件が通常の検出に影響を与える可能性がある工業用ドア用途に適しています。物体が保護エリアに入ると、受信機は NO、NC、COM 端子を介してリレー信号を出力し、ドアコントローラーが時間内にドアを停止または反転できるようにします。
この製品は、スリムなアルミニウム筐体、12mの屋内/屋外検出距離、23msの高速応答速度、IP67防水保護を備えています。倉庫、工場、物流チャネル、冷蔵室、荷積みエリアなどの要求の厳しい産業環境に適しています。
主な特長
- 信頼性の高いドアの安全保護のための 8 つの赤外線ビーム
- 屋内および屋外アプリケーション向けの12mの検出距離
- 23msの高速応答で高速ドアシステムに対応
- 特殊工業用ドア構造のクロスブランキング機能
- NO、NC、COMリレー出力によりコントローラ接続が簡単
- IP67の防水・防塵保護
- コンパクトでスリムなデザインのアルミニウム合金ハウジング
- 保護高さ 1225mm、製品長さ 1480mm
- 高速ドア、工業用ドア、ガレージドア、冷蔵倉庫ドアに最適
- 送信機、受信機、同期ケーブルによる簡単設置
技術仕様
| アイテム | 仕様 |
|---|---|
| モデル | CG15-8L12 |
| 製品タイプ | クロスブランキングセーフティライトカーテン |
| 動作電圧 | DC12～30V |
| 動作電流 | 64mA@DC12V / 44mA@DC24V / 34mA@DC30V |
| 出力 | いいえ、NC、COM |
| 出力負荷 | 最大。 1A、AC125V/DC60V |
| ビームの数 | 8本のビーム |
| ビーム間隔 | 175mm |
| 波長 | 950nm |
| 検出距離 | 12m 屋内/屋外 |
| 応答速度 | 23ミリ秒 |
| 保護高さ | 1225mm |
| 製品の長さ | 1480mm |
| シェル材質 | アルミニウム合金 |
| 線材 | PVC |
| ケーブル仕様 | AWG26 |
| ケーブル長 | 12m同期線+4mケーブル |
| 保護等級 | IP67 |
| 動作温度 | -40℃～+70℃ |
アプリケーション
CG15-8L12 は次の用途に適しています。
- 高速ドア
- 工業用ドア
- ガレージドア
- 冷蔵倉庫のドア
- セクショナルドア
- ローリングドア
- 倉庫入口ドア
- 物流チャンネルのドア
- 自動ドア安全システム
動作原理
このシステムには、ドア開口部の両側に設置された送信機と受信機が含まれます。送信機は赤外線ビームを受信機に送信して、保護された検出エリアを形成します。人、車両、パレット、その他の障害物がビームを遮ると、受信機はリレーの出力ステータスを変更し、ドアコントローラーに安全信号を送信します。
これにより、ドアが接触する前に停止、再開、反転することができ、ドアを閉める際の安全性が向上します。
