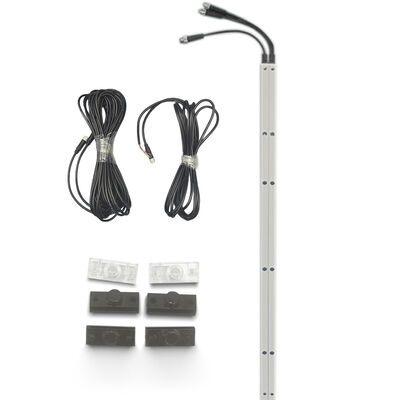

クロスブランキングミニセーフティグリッドセンサー、高速ドアセクショナルドアおよびガレージドア用、8ビーム障害物検出付き
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | JUTAI |
| 証明 | FDA, E-MARK, CE, ISO, FCC, RoHS, DOT, ASTM, AS/NZS, CCC, GS |
| モデル番号 | CG15-8L12 |
| 書類 | CG15-8L12 (English).pdf |
| 最小注文数量 | 1 |
| 価格 | negotiable |
| パッケージの詳細 | カートン |
| 受渡し時間 | 5～8日 |
| 支払条件 | T/T、L/C、D/A、D/P、Western Union、PayPal 、、 MoneyGram、Alipay |
| 供給の能力 | 1か月あたり1000個 |
商品の詳細
| センサーのフォーマット | グリッドスキャン式ライトカーテン | ドアの種類 | セクショナルドア ガレージドア 工業用ドア |
|---|---|---|---|
| 検出幅 | 最大距離12m | 線量 | 8つの光学の目 |
| ケーブルのセットアップ | 12mの同期ラインと4mのケーブル | 電源入力 | DC12～30V電源 |
| 応答性能 | 23msの安全応答 | 出力タイプ | NO、NC、COM リレー出力 |
| 保護等級 | IP67 工業用保護 | シェルデザイン | スリムなアルミボディ |
| ビーム間隔 | ライトアイ間175mm | 動作温度 | -40℃〜 +70℃ |
| ハイライト | クロスブランキングミニセーフティグリッドセンサー、高速ドアセーフティグリッドセンサー、8ビーム障害物検出センサー,High speed door safety grid sensor,8 beam obstacle detection sensor |
||
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Model | Beam Quantity | Protective Height | Detection Distance | Voltage | Output | IP Grade | |
|---|---|---|---|---|---|---|---|
| CG15-8L12 | 8 Beams | 1225mm | 12m | DC12–30V | NO/NC/COM | IP67 |
製品の説明
CG15-8L12 横空の安全ライトカーテンセンサー
CG15-8L12は,高速ドア,産業ドア,ガレージドア,冷蔵庫ドア,セクションドア,自動ドアシステム向けに設計されたIP67産業安全ライトカーテンセンサーです.信頼性の高い安全検知エリアを作成するために 8 赤外線ビームを使用しますドアを引っ張ったり 衝突したり 偶然閉じるのを防ぐのに役立ちます

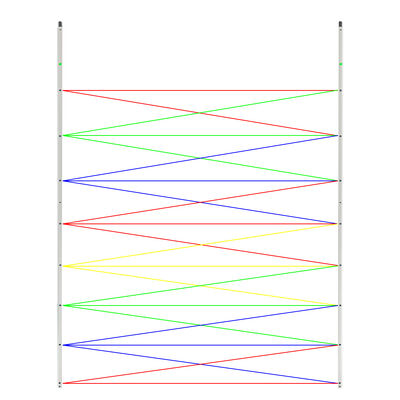

このモデルは,クロスブランキング保護をサポートしており,固定下部のドア構造や特殊な設置条件が通常の検出に影響を与える可能性がある産業用ドアアプリケーションに適しています.物体が保護区域に入ると,受信機はNO,NC,COM端末を通ってリレー信号を出力し,ドアコントローラが間に合ってドアを停止または逆転させることができます.
この製品は薄いアルミニウムコーティング,12mの室内/室外検出距離,23msの高速応答速度,IP67の防水性があります.倉庫などの苛酷な産業環境に適しています工場,物流チャネル,冷蔵庫,積載エリア
主要 な 特徴
- 信頼性の高いドア安全保護のための8赤外線
- 室内および屋外での検出距離12m
- 高速ドアシステムでは23msの高速応答
- 特殊産業用ドア構造のクロスブランキング機能
- NO,NC,COMリレー出力 制御器の接続を容易にする
- IP67 防水・防塵
- コンパクトなスライムデザインのアルミニウム合金ハウジング
- 保護高度1225mm 製品長さ1480mm
- 高速ドア,工業ドア,ガレージドア,冷蔵庫ドアに適しています
- 送信機,受信機,同期ケーブルで簡単にインストール
テクニカル仕様
| ポイント | 仕様 |
|---|---|
| モデル | CG15-8L12 |
| 製品タイプ | 横向の照明カーテン |
| 動作電圧 | DC12V30V |
| 稼動電流 | 64mA@DC12V / 44mA@DC24V / 34mA@DC30V |
| 生産量 | NO,NC,COM |
| 出力負荷 | 最大 1A 125VAC / 60VDC |
| 梁数 | 8 ビーム |
| 線束間隔 | 175mm |
| 波長 | 950nm |
| 検出距離 | 12m 室内・室外 |
| 応答速度 | 23ms |
| 保護高さ | 1225mm |
| 製品の長さ | 1480mm |
| シェル材料 | アルミ合金 |
| ワイヤー素材 | PVC |
| キャベルの仕様 | AWG26 |
| ケーブルの長さ | 12mの同期線 + 4mのケーブル |
| 保護度 | IP67 |
| 動作温度 | -40°Cから+70°C |
申請
CG15-8L12は,以下の用途に適しています.
- 高速ドア
- 産業用ドア
- ガレージドア
- 冷蔵庫の扉
- 部分ドア
- ローリングドア
- 倉庫の入り口
- ロジスティックチャネルドア
- 自動ドア安全システム
作業原理
システムには,ドア開口の両側に設置された送信機と受信機が含まれます.送信機は,受信機に赤外線を送信し,保護された検出区域を形成します.車両パレットまたは他の障害物が梁を遮断すると,受信機はリレー出力状態を変更し,ドアコントローラに安全信号を送ります.
これは,接触する前にドアを停止,再開,または逆方向に動かせ,ドア閉じる作業の安全性を向上させます.
