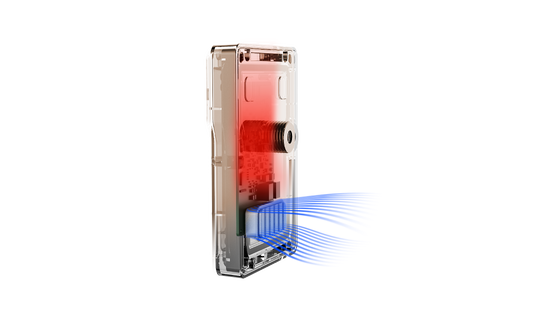

RD79-6M スマートバリアゲートレーダーセンサー 車両歩行者検知 衝突防止 駐車場アクセス制御
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | JUTAI |
| 証明 | CE |
| モデル番号 | RD79-6M |
| 書類 | RD79-6M.pdf |
| 最小注文数量 | 1 |
| 価格 | negotiable |
| パッケージの詳細 | カートン |
| 受渡し時間 | 5～8営業日 |
| 支払条件 | L/C、D/A、D/P、T/T、ウェスタンユニオン |
| 供給の能力 | 1000個/m |
商品の詳細
| 製品タイプ | バリアゲートレーダーセンサー | レーダー技術 | 79GHzミリ波レーダー |
|---|---|---|---|
| 動作周波数 | 79～81GHz | レーダーモード | アンチクラッシュ / トリガー / 傾斜マウントトリガー |
| 距離分解能 | 4cm | アンテナ構成 | 2T4Rアンテナ |
| 検出ターゲット | 車両のみ / 歩行者および車両の検知 | 障壁の腕のタイプ | ストレートアーム / フォールディングアーム / フェンスアーム / 広告バリア |
| 通信方法 | 通信方法 | APP構成 | GLコントロール |
| 応答時間 | ≤100ms | 電源電圧 | DC12～24V |
| 平均電流 | 200mA@12V | 最大電流 | 600mA |
| 平均電力 | 1.2W@12V | 動作温度 | -40℃～+80℃ |
| 保護等級 | IP66 | 製品サイズ | 73.5×110.9×32.8mm |
| 配線出力 | 電源、GND、RS485、COM、NO | 主な機能 | バリアアンチクラッシュプロテクションとオープニングトリガー |
製品の説明
RD79-6M スマートバリアゲートレーダーセンサー 車両歩行者検知 衝突防止 駐車場アクセス制御
製品概要
RD79-6M 79GHzバリアゲートレーダーセンサーは 駐車場バリアゲート,入口・出口管理システム,駐車場,地下車庫車両のアクセス制御システム
この79GHzミリ波レーダーセンサーは 障壁の腕帯内の車両や歩行者を検知し より安全な引き上げと落下を可能にします伝統的なループ検出器や赤外線センサーと比較するとRD79-6Mは79GHz LFM-CWレーダー技術と 2T4Rアンテナ構造を活用し,高距離解像度,正確な標的検出,屋外や複雑な駐車場での安定した動作.
レーダーは,ストレートアーム,折りたたみアーム,フェンスバリア,広告バリアを含む複数のバリアアームタイプをサポートしています.複数の検出モードがあります.傾斜式マウントトリガーモードBluetooth アプリの設定と RS485 通信により,インストーラがプロジェクト開始時にパラメータを簡単に調整できます.
主要 な 特徴
- 二重機能性- 1つのレーダーセンサーに抗圧保護とトリガー検出を統合
- 79GHz 高精度レーダー- 79-81GHz ミリメートル波検知 4cm 距離解像度
- 人間 と 車両 の 分離- 車両のみまたは歩行者および車両検出モードをサポート
- 多重バリアアーム互換性- ストレートアーム,折りたたみアーム,フェンスアーム,広告バリアゲートで動作
- Bluetooth アプリのデバッグ- ブルートゥース接続でGLコントロールアプリで設定できます
- 調整可能な検出範囲- 調整可能な左/右距離,長い検出距離,ほぼ検出しない距離
- RS485通信&リレー出力- バリアゲートコントローラと駐車場アクセス制御システムと互換性
- IP66 屋外保護-PCとアルミ合金ホイジング -40°Cから+80°Cの動作範囲
テクニカル仕様
| ポイント | 仕様 |
|---|---|
| モデル | RD79-6M |
| 製品タイプ | バリアゲートレーダーセンサー |
| 動作頻度 | 79〜81GHz |
| レーダー技術 | LFM-CW ミリメートル波レーダー |
| アンテナ | 2T4R |
| 距離解析 | 4cm |
| 検出対象 | 車両のみ/歩行者および車両検出 |
| バリアゲートタイプ | ストレート・アーム / 折りたたみ・アーム / フェンス・アーム / 広告バリア |
| コミュニケーション | Bluetooth / RS485 |
| 応答時間 | ≤100ms |
| 供給電圧 | DC12-24V |
| 平均電流 | 200mA@12V |
| 最大電流 | 600mA |
| 平均電源 | 1.2W@12V |
| 住宅用材料 | PC + アルミ合金 |
| 製品サイズ | 73.5 * 110.9 * 32.8mm |
| 保護評価 | IP66 |
| 動作温度 | -40°Cから+80°C |
ワイヤリング定義
| ワイヤの色 | 機能 |
|---|---|
| 赤色 | +12Vから24V DC |
| ブラック | GND |
| 緑色 | RS485 B- |
| 黄色 | RS485 A+ |
| 青い | COM について |
| ホワイト | はい |
| 茶色 | 予約済み |
| オレンジ | 予約済み |
申請
- 駐車場障壁ゲート
- 駐車場入口と出口
- 地下ガレージへのアクセス制御
- 住宅用駐車場ゲート
- 商業用建物用駐車場システム
- 車両入口管理
- ストレート・アーム・バリアゲート
- 折りたたむ腕の障壁ゲート
- フェンス・バリア・ゲート
- 広告のバリアゲート
- バリアゲートの破損防止
- 車両のトリガー検出
設置に関する注意事項
レーダーはバリアゲートキャビネット側に設置されています. 設置には Φ17mm の開口穴が必要で,バリアキャビネットからの水平距離は約 23-33cm です.壁の大きさに応じて地から固定された穴距離が異なります.
推奨する設置地点:
- バリアゲートキャビネット側でバリアアームエリアに向いているラダをインストール
- レーダー検知領域をバリア・アーム・プロテクション・ゾーンに並べておく
- アプリで正しいバリアアームタイプと方向を設定します
- インストールとパラメータ調整後に背景学習を実行
- 背景学習中に 人や車両を検出区域から遠ざける
- すべてのパラメータ設定を完了した後に設定を保存する
よく 聞かれる 質問
Q1: RD79-6M は主に何に使われますか?
A: RD79-6Mは,主に駐車場障壁ゲートに使用され,車両や歩行者に対する抗圧保護とトリガー検出を提供します.
Q2: RD79-6M はどの周波数を使っていますか?
A: RD79-6Mは79-81GHzのミリ波レーダー周波数で動作します
Q3:RD79-6Mは 従来のループ検出器を 置き換えることができるのか?
A:多くのバリアゲートアプリケーションでは,RD79-6Mはレーダーベースのトリガーまたは抗圧検出ソリューションとして使用できます.特に,地ループのインストールが困難である場合.
Q4: 歩行者検知がサポートされていますか?
A: はい.レーダーは車両のみの検知と歩行者および車両検知モードをサポートします.
Q5: どんなバリアアームタイプがサポートされていますか?
A: ストレートアーム,折りたたみアーム,フェンスアーム,広告バリアゲートのアプリケーションをサポートします.
Q6:レーダーはどのように設定されていますか?
A: 設置者は,デバイスモード,バリアタイプ,アーム方向,検出目標,検出範囲を設定できます.
Q7: サポートされている通信方法は?
A: RD79-6MはBluetoothとRS485通信をサポートしています.
Q8: 稼働電圧は何ですか?
A: 作業電圧はDC12-24Vです
Q9: 屋外使用に適していますか?
A:そうです. RD79-6MはIP66の保護レベルがあり, -40°Cから+80°Cまで動作します.
Q10:背景学習をサポートしていますか?
A: はい.設置とパラメータ設定の後,背景学習は,レーダーが現場環境に適応し,検出安定性を向上させるのに役立ちます.
