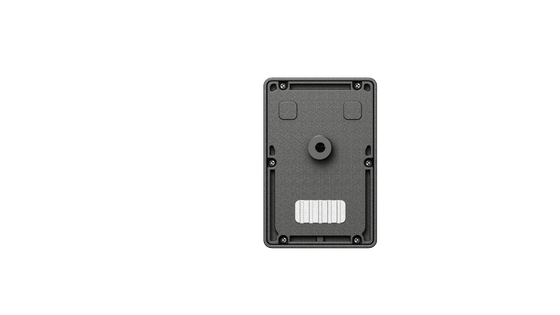

車両と歩行者を検出するスマート バリア ゲート レーダー。バリア アームの安全性と駐車アクセス制御の効率を向上します。
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | JUTAI |
| 証明 | CE |
| モデル番号 | RD79-6M |
| 書類 | RD79-6M.pdf |
| 最小注文数量 | 1 |
| 価格 | negotiable |
| パッケージの詳細 | カートン |
| 受渡し時間 | 5～8営業日 |
| 支払条件 | L/C、D/A、D/P、T/T、ウェスタンユニオン |
| 供給の能力 | 1000個/m |
商品の詳細
| 製品タイプ | バリアゲートレーダーセンサー | レーダー技術 | 79GHzミリ波レーダー |
|---|---|---|---|
| 動作周波数 | 79～81GHz | レーダーモード | アンチクラッシュ / トリガー / 傾斜マウントトリガー |
| 距離分解能 | 4cm | アンテナ構成 | 2T4Rアンテナ |
| 検出ターゲット | 車両のみ / 歩行者および車両の検知 | 障壁の腕のタイプ | ストレートアーム / フォールディングアーム / フェンスアーム / 広告バリア |
| 通信方法 | 通信方法 | APP構成 | GLコントロール |
| 応答時間 | ≤100ms | 電源電圧 | DC12～24V |
| 平均電流 | 200mA@12V | 最大電流 | 600mA |
| 平均電力 | 1.2W@12V | 動作温度 | -40℃～+80℃ |
| 保護等級 | IP66 | 製品サイズ | 73.5×110.9×32.8mm |
| 配線出力 | 電源、GND、RS485、COM、NO | 主な機能 | バリアアンチクラッシュプロテクションとオープニングトリガー |
製品の説明
車両・歩行者検知用スマートバリアゲートレーダー
製品概要
RD79-6M 79GHzミリ波バリアゲートレーダーセンサーは、駐車場ゲート、出入口管理システム、駐車場、地下駐車場、車両アクセス制御システムに高度な衝突防止保護とトリガー検知を提供します。
この79GHzミリ波レーダーセンサーは、バリアアームゾーン内の車両または歩行者を検知し、より安全な昇降動作を可能にします。従来のループ検出器や赤外線センサーと比較して、RD79-6Mは79GHz LFM-CWレーダー技術と2T4Rアンテナ構造を採用しており、高い距離分解能、正確なターゲット検知、屋外または複雑な駐車場環境での安定した動作を実現します。
このレーダーは、ストレートアーム、折りたたみアーム、フェンスバリア、広告バリアなど、複数のバリアアームタイプをサポートします。衝突防止モード、トリガーモード、傾斜マウントトリガーモードなど、複数の検知モードを備えています。Bluetoothアプリ設定とRS485通信により、設置者はプロジェクトコミッショニング中にパラメータを便利に調整できます。
主な特徴
- デュアル機能 - 衝突防止保護とトリガー検知を1つのレーダーセンサーに統合
- 79GHz高精度レーダー - 79-81GHzミリ波検知、距離分解能4cm
- 人間・車両分離 - 車両のみ、または歩行者＋車両検知モードをサポート
- 複数バリアアーム互換性 - ストレートアーム、折りたたみアーム、フェンスアーム、広告バリアゲートに対応
- Bluetoothアプリデバッグ - Bluetooth接続でGL Controlアプリから設定可能
- 調整可能な検知範囲 - 左右距離、長距離検知、近距離検知なし距離をカスタマイズ可能
- RS485通信＆リレー出力 - バリアゲートコントローラーおよび駐車場アクセス制御システムと互換性あり
- IP66屋外保護 - PCおよびアルミニウム合金筐体、-40℃～+80℃の動作範囲
技術仕様
| 項目 | 仕様 |
|---|---|
| モデル | RD79-6M |
| 製品タイプ | バリアゲートレーダーセンサー |
| 動作周波数 | 79-81GHz |
| レーダー技術 | LFM-CWミリ波レーダー |
| アンテナ | 2T4R |
| 距離分解能 | 4cm |
| 検知対象 | 車両のみ / 歩行者および車両検知 |
| バリアゲートタイプ | ストレートアーム / 折りたたみアーム / フェンスアーム / 広告バリア |
| 通信 | Bluetooth / RS485 |
| 応答時間 | ≤100ms |
| 供給電圧 | DC12-24V |
| 平均電流 | 200mA@12V |
| 最大動作電流 | 600mA |
| 平均電力 | 1.2W@12V |
| 筐体材質 | PC + アルミニウム合金 |
| 製品サイズ | 73.5 * 110.9 * 32.8mm |
| 保護等級 | IP66 |
| 動作温度 | -40℃～+80℃ |
配線定義
| 線色 | 機能 |
|---|---|
| 赤 | +12-24V DC |
| 黒 | GND |
| 緑 | RS485 B- |
| 黄 | RS485 A+ |
| 青 | COM |
| 白 | NO |
| 茶 | 予約済み |
| オレンジ | 予約済み |
アプリケーション
- 駐車場ゲート
- 駐車場出入口
- 地下駐車場アクセス制御
- マンション駐車場ゲート
- 商業ビル駐車場システム
- 車両入退場管理
- ストレートアームバリアゲート
- 折りたたみアームバリアゲート
- フェンスバリアゲート
- 広告バリアゲート
- バリアゲート衝突防止保護
- 車両トリガー検知
設置上の注意
レーダーはバリアゲートキャビネット側に設置します。設置にはφ17mmの開口穴が必要で、バリアキャビネットからの水平距離は約23-33cm、地面からの固定穴距離はバリアサイズに応じて異なります。
推奨設置場所:
- バリアアームエリアに面したバリアゲートキャビネット側にレーダーを設置する
- レーダー検知エリアをバリアアーム保護ゾーンに合わせる
- アプリで正しいバリアアームタイプと方向を設定する
- 設置とパラメータ調整後にバックグラウンド学習を実行する
- バックグラウンド学習中は、人や車両を検知ゾーンから遠ざける
- すべてのパラメータ設定が完了したら、設定を保存する
よくある質問
Q1: RD79-6Mは主に何に使用されますか？
A: RD79-6Mは主に駐車場ゲートに使用され、車両や歩行者向けの衝突防止保護とトリガー検知を提供します。
Q2: RD79-6Mはどの周波数を使用しますか？
A: RD79-6Mは79-81GHzのミリ波レーダー周波数で動作します。
Q3: RD79-6Mは従来のループ検出器に取って代わることができますか？
A: 多くのバリアゲートアプリケーションでは、RD79-6Mはレーダーベースのトリガーまたは衝突防止検知ソリューションとして使用できます。特に地面ループの設置が困難な場合に有効です。
Q4: 歩行者検知をサポートしていますか？
A: はい。このレーダーは、車両のみ検知モードと歩行者＋車両検知モードをサポートしています。
Q5: どのバリアアームタイプがサポートされていますか？
A: ストレートアーム、折りたたみアーム、フェンスアーム、広告バリアゲートアプリケーションをサポートしています。
Q6: レーダーはどのように設定しますか？
A: レーダーは、Bluetooth接続を介してGL Controlアプリで設定できます。設置者は、デバイスモード、バリアタイプ、アーム方向、検知対象、検知範囲を設定できます。
Q7: どの通信方法がサポートされていますか？
A: RD79-6MはBluetoothとRS485通信をサポートしています。
Q8: 動作電圧は？
A: 動作電圧はDC12-24Vです。
Q9: 屋外での使用に適していますか？
A: はい。RD79-6MはIP66保護等級を備え、-40℃～+80℃で動作します。
Q10: バックグラウンド学習をサポートしていますか？
A: はい。設置とパラメータ設定の後、バックグラウンド学習はレーダーが現場環境に適応し、検知の安定性を向上させるのに役立ちます。
