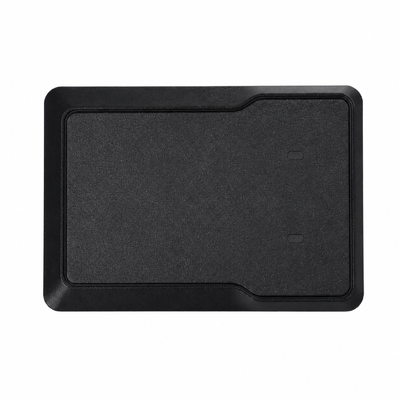

79GHzミリ波バリアゲートレーダー,抗クラッシュトリガー検出,ブルートゥースデバッグ,RS485出力

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	RD79-6M
書類	RD79-6M.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	カートン
受渡し時間	5～8営業日
支払条件	L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力	1000個/m

商品の詳細

製品タイプ	バリアゲートレーダーセンサー	レーダー技術	79GHzミリ波レーダー
動作周波数	79～81GHz	レーダーモード	アンチクラッシュ / トリガー / 傾斜マウントトリガー
距離分解能	4cm	アンテナ構成	2T4Rアンテナ
検出ターゲット	車両のみ / 歩行者および車両の検知	障壁の腕のタイプ	ストレートアーム / フォールディングアーム / フェンスアーム / 広告バリア
通信方法	通信方法	APP構成	GLコントロール
応答時間	≤100ms	電源電圧	DC12～24V
平均電流	200mA@12V	最大電流	600mA
平均電力	1.2W@12V	動作温度	-40℃～+80℃
保護等級	IP66	製品サイズ	73.5×110.9×32.8mm
配線出力	電源、GND、RS485、COM、NO	主な機能	バリアアンチクラッシュプロテクションとオープニングトリガー

メッセージ

製品の説明

79GHzミリ波バリアゲートレーダー,抗クラッシュトリガー検出,ブルートゥースデバッグ,RS485出力

RD79-6M 79GHzバリアゲートレーダーセンサー抗クラッシュとトリガー検出 IP66 ブルートゥース RS485

RD79-6Mは,駐車場障壁ゲート,入口・出口管理,駐車場,地下ガレージ,車両アクセス制御システム向けに設計された79GHzミリ波レーダーセンサーである.それは両方に使用することができます抗圧保護とトリガー検出障壁ゲートが障壁アームゾーン内の車両や歩行者を検知し,より安全に引き上げまたは降ろし操作を制御するのに役立ちます.

伝統的なループ検出器や赤外線センサーと比較して,RD79-6Mは2T4Rアンテナ構造の79GHz LFM-CWレーダー技術を使用します.標的を正確に検知し,屋外や複雑な駐車環境で安定した動作レーダーは,特に車両の流れが頻繁で設置スペースが限られている場所では,誤ったトリガーを軽減し,障壁ゲートの安全性を向上させるのに役立ちます.

レーダーは,ストレート・アーム・バリア,折りたたむアーム・バリア,フェンス・バリア,広告・バリアを含む複数のバリア・アーム・タイプをサポートします.また,さまざまな検出モードもサポートします.圧縮防止モードを含む,トリガーモードと傾斜マウントトリガーモード.Bluetoothアプリの構成とRS485通信により,インストーラはプロジェクト開始時にパラメータをより便利に調整できます.

主要な特徴

クラッシュ防止・トリガー検出装置 RD79-6Mは,クラッシュ防止・トリガー検出を1つのレーダーセンサーに統合しています.障壁アームの下の車両と歩行者を保護するのに役立ちます同時に障壁ゲート制御のための車両トリガー検出を提供します.
79GHz高精度レーダー技術 - レーダーは79-81GHzで動作し,角解像度と測定精度を向上させるためにミリメートル波検出を使用します.4cmの距離解像度により,バリアアームの周りの標的をより正確に検出できます..
人と車両の分離をサポートする - レーダーは,車両のみの検出と歩行者および車両の検出を含むターゲットタイプの選択をサポートする.これは,安全と交通管理の異なる要件を持つ駐車プロジェクトに適しています..
マルチバリアアーム互換性 - RD79-6Mはストレートアーム,折りたたむアーム,フェンスアームおよび広告バリアゲートアプリケーションをサポートします.インストール者は実際のサイトに応じてアプリでバリアアームタイプを選択することができます.
Bluetooth App Debugging - レーダーはGL Controlアプリで設定できます.インストーラでは RD79-6Mデバイスを検索し,Bluetoothで接続し,パスワードを入力し,設定を読み,パラメータを調整設定を保存してレーダーを再起動します
調整可能な検知範囲 - このアプリでは,ユーザが実際のバリアゲートシナリオに応じて左距離,右距離,長い検知距離,ほぼ検知できない距離を調整できます.これは,反衝撃ゾーンの構成を改善し,誤検出を減らすのに役立ちます.
RS485通信とリレー出力 - 配線図は,DC電源入力,RS485A/B通信,COMおよびNO出力を示しています.このレーダーは,バリアゲートコントローラと駐車場アクセス制御システムに適しています.
IP66 屋外保護 - レーダーはIP66 保護グレード,PCとアルミニウム合金ハウジング, -40 °Cから +80 °Cまでの作業温度範囲を有し,屋外駐車場に適しています.地下ガレージと厳しい天候環境.

テクニカル仕様

ポイント	仕様
モデル	RD79-6M
製品タイプ	バリアゲートレーダーセンサー
動作頻度	79〜81GHz
レーダー技術	LFM-CW ミリメートル波レーダー
アンテナ	2T4R
距離解析	4cm
検出対象	車両のみ/歩行者および車両検出
バリアゲートタイプ	ストレート・アーム / 折りたたみ・アーム / フェンス・アーム / 広告バリア
コミュニケーション	Bluetooth / RS485
応答時間	≤100ms
供給電圧	DC12-24V
平均電流	200mA@12V
最大電流	600mA
平均電源	1.2W@12V
住宅用材料	PC + アルミ合金
製品サイズ	73.5 * 110.9 * 32.8mm
保護評価	IP66
動作温度	-40°Cから+80°C

ワイヤリング定義

ワイヤの色	機能
赤色	+12Vから24V DC
ブラック	GND
緑色	RS485 B-
黄色	RS485 A+
青い	COM について
ホワイト	はい
茶色	予約済み
オレンジ	予約済み

駐車場障壁ゲート
駐車場入口と出口
地下ガレージへのアクセス制御
住宅用駐車場ゲート
商業用建物用駐車場システム
車両入口管理
ストレート・アーム・バリアゲート
折りたたむ腕の障壁ゲート
フェンス・バリア・ゲート
広告のバリアゲート
バリアゲートの破損防止
車両のトリガー検出

設置に関する注意事項

レーダーはバリアゲートキャビネット側に設置されています.マニュアルの設置参照によると,開口孔は Φ17mmです.バリアキャビネットからの水平距離は約23-33cmです壁の大きさに応じて,地面から固定された穴の距離が異なります.このマニュアルには,製品の寸法も73.5 * 110.9 * 32.8mmが示されています.

推奨する設置地点:
