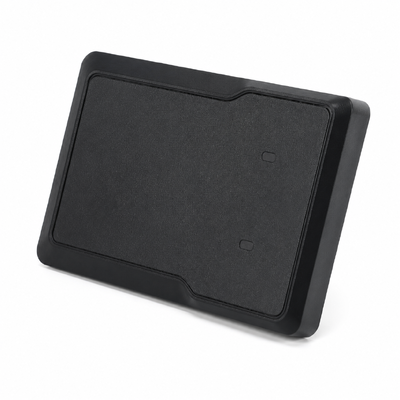

RD79-6M 79GHz 衝突防止・トリガー検出機能付き屋外用IP66パーキングバリア用レーダーセンサー
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | JUTAI |
| 証明 | CE |
| モデル番号 | RD79-6M |
| 書類 | RD79-6M.pdf |
| 最小注文数量 | 1 |
| 価格 | negotiable |
| パッケージの詳細 | カートン |
| 受渡し時間 | 5～8営業日 |
| 支払条件 | L/C、D/A、D/P、T/T、ウェスタンユニオン |
| 供給の能力 | 1000個/m |
商品の詳細
| 製品タイプ | バリアゲートレーダーセンサー | レーダー技術 | 79GHzミリ波レーダー |
|---|---|---|---|
| 動作周波数 | 79～81GHz | レーダーモード | アンチクラッシュ / トリガー / 傾斜マウントトリガー |
| 距離分解能 | 4cm | アンテナ構成 | 2T4Rアンテナ |
| 検出ターゲット | 車両のみ / 歩行者および車両の検知 | 障壁の腕のタイプ | ストレートアーム / フォールディングアーム / フェンスアーム / 広告バリア |
| 通信方法 | 通信方法 | APP構成 | GLコントロール |
| 応答時間 | ≤100ms | 電源電圧 | DC12～24V |
| 平均電流 | 200mA@12V | 最大電流 | 600mA |
| 平均電力 | 1.2W@12V | 動作温度 | -40℃～+80℃ |
| 保護等級 | IP66 | 製品サイズ | 73.5×110.9×32.8mm |
| 配線出力 | 電源、GND、RS485、COM、NO | 主な機能 | バリアアンチクラッシュプロテクションとオープニングトリガー |
製品の説明
RD79-6M スマート 駐車障壁レーダー検出器
製品概要
RD79-6Mは,駐車場障壁ゲート,入口・出口管理,駐車場,地下ガレージ,車両アクセス制御システム向けに設計された79GHzミリ波レーダーセンサーである.圧縮防止とトリガー検出の両方を提供しますバリアアームゾーン内の車両や歩行者を検知し,安全で引き上げまたは降ろし操作を制御します.
伝統的なループ検出器や赤外線センサーと比較して,RD79-6Mは2T4Rアンテナ構造の79GHz LFM-CWレーダー技術を使用します.標的を正確に検知し,屋外や複雑な駐車環境で安定した動作レーダーは,誤ったトリガーを減らすのに役立ち,特に車両の流れが頻繁で設置スペースが限られている場所では,障壁ゲートの安全性を向上させます.
主要 な 特徴
- 衝突防止とトリガー検出のための1つの装置 - 両機能を単一のレーダーセンサーに統合
- 79GHz高精度レーダー技術 - 4cm 距離解像度で79-81GHz 動作
- 人と車両の分離をサポートする - 車両のみまたは歩行者および車両検出モード
- 多重バリアアーム互換性 - ストレートアーム,折りたたみアーム,フェンスアームおよび広告バリアゲートアプリケーション
- Bluetooth アプリ デバッグ - Bluetooth 接続による GL コントロール アプリで設定
- 調整可能な検出範囲 - 調整可能な左/右距離と検出パラメータ
- RS485通信とリレー出力 - 障害ゲート制御装置とアクセス制御システムと互換性
- IP66 屋外保護 - PCとアルミニウム合金型ホイスリング, -40°Cから+80°Cの動作温度
テクニカル仕様
| ポイント | 仕様 |
|---|---|
| モデル | RD79-6M |
| 製品タイプ | バリアゲートレーダーセンサー |
| 動作頻度 | 79〜81GHz |
| レーダー技術 | LFM-CW ミリメートル波レーダー |
| アンテナ | 2T4R |
| 距離解析 | 4cm |
| 検出対象 | 車両のみ/歩行者および車両検出 |
| バリアゲートタイプ | ストレート・アーム / 折りたたみ・アーム / フェンス・アーム / 広告バリア |
| コミュニケーション | Bluetooth / RS485 |
| 応答時間 | ≤100ms |
| 供給電圧 | DC12-24V |
| 平均電流 | 200mA@12V |
| 最大電流 | 600mA |
| 平均電源 | 1.2W@12V |
| 住宅用材料 | PC + アルミ合金 |
| 製品サイズ | 73.5 * 110.9 * 32.8mm |
| 保護評価 | IP66 |
| 動作温度 | -40°Cから+80°C |
ワイヤリング定義
| ワイヤの色 | 機能 |
|---|---|
| 赤色 | +12Vから24V DC |
| ブラック | GND |
| 緑色 | RS485 B- |
| 黄色 | RS485 A+ |
| 青い | COM について |
| ホワイト | はい |
| 茶色 | 予約済み |
| オレンジ | 予約済み |
申請
- 駐車場障壁ゲート
- 駐車場入口と出口
- 地下ガレージへのアクセス制御
- 住宅用駐車場ゲート
- 商業用建物用駐車場システム
- 車両入口管理
- ストレート・アーム・バリアゲート
- 折りたたむ腕の障壁ゲート
- フェンス・バリア・ゲート
- 広告のバリアゲート
- バリアゲートの破損防止
- 車両のトリガー検出
設置に関する注意事項
レーダーはバリアゲートキャビネット側に設置されています.マニュアルの設置参照によると,開口孔は Φ17mmです.バリアキャビネットからの水平距離は約23-33cmです固定穴の距離は壁の大きさによって異なります.
推奨する設置地点:
- バリアゲートキャビネット側でバリアアームエリアに向いているラダをインストール
- レーダー検知領域をバリア・アーム・プロテクション・ゾーンに並べておく
- アプリで正しいバリアアームタイプと方向を設定します
- インストールとパラメータ調整後に背景学習を実行
- 背景学習中に 人や車両を検出区域から遠ざける
- すべてのパラメータ設定を完了した後に設定を保存する
よく 聞かれる 質問
RD79-6M は主に何のために使用されますか?
RD79-6Mは,主に駐車場障壁ゲートに使用され,車両や歩行者への抗圧保護とトリガー検出を提供します.
RD79-6Mは何周波数を使ってる?
RD79-6Mは79-81GHzのミリ波レーダー周波数で動作する.
RD79-6Mは 従来のループ検出器を 置き換えられるのか?
多くのバリアゲートアプリケーションでは,RD79-6Mはレーダーベースのトリガーまたは抗圧検知ソリューションとして使用できる.特に地ループのインストールが困難である場合.
歩行者検知がサポートされていますか?
レーダーは車検と 歩行者検知と 車両検知を サポートする
どのバリアアームタイプがサポートされていますか?
ストレートアーム,折りたたむアーム,フェンスアーム,広告バリアゲートアプリケーションをサポートします.
レーダーはどのように設定されているか?
ラダーは,Bluetooth接続によるGLコントロールアプリを通じて設定できます.インストーラはデバイスモード,バリアタイプ,アーム方向,検出ターゲット,検出範囲を設定できます.
どんな コミュニケーション 方法 が サポート さ れ て い ます か
RD79-6MはBluetoothとRS485通信をサポートする.
稼働電圧は?
動作電圧はDC12-24Vです
屋外使用に適していますか?
RD79-6MはIP66の保護レベルで -40°Cから +80°Cまで動作します
背景学習を 支援していますか?
設置とパラメータ設定の後 背景学習により レーダーが現場環境に適応し 検出安定性を向上します
