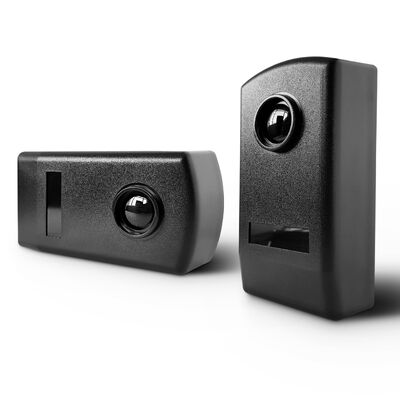

自動ゲートのIP65保護抗UV干渉付き赤外線光細胞センサー
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | JUTAI |
| 証明 | CE |
| モデル番号 | IR-20 |
| 書類 | IR-20.pdf |
| 最小注文数量 | 1 |
| 価格 | negotiable |
| パッケージの詳細 | 漫画 |
| 受渡し時間 | 5-8営業日 |
| 支払条件 | T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、マネーグラム、アリペイ |
| 供給の能力 | 1か月あたり1000個 |
商品の詳細
| 製品タイプ | 赤外線光細胞センサー | 検出原理 | 赤外線ビーム検出 |
|---|---|---|---|
| センサーの種類 | TX および RX スルービーム フォトセル | 電源 | AC12/24V/DC12V |
| AC同期 | AC12/24Vでサポート | 最大検出範囲 | 30m 屋内または屋外 |
| 保護等級 | IP65 | 軽い抵抗 | 強い光と紫外線の干渉に強い |
| 動作温度 | -30℃への+60℃ | リレー出力 | NO / NC / COM |
| 設置タイプ | 壁掛け式 | 最大TX動作電流 | 25mA |
| 最大RX動作電流 | 35mA | リレー接点 | 48VAC/DCで最大500mA |
| ハイライト | 自動ゲート用赤外線光電池センサー,IP65 保護された光電池センサー,紫外線干渉防止光細胞センサー |
||
製品の説明
自動ドア用 IP65 保護、紫外線干渉防止 赤外線フォトセルセンサー
製品概要
DC12V/24V ホーム監視 赤外線ビームモーション検出器 CE認証取得済み。DC12V/24V ホーム監視 屋外アクティブフォトセルビームセンサー 赤外線検出器。JUTAI IR-20 赤外線ビームセンサーでセキュリティと効率を向上。
主な特徴
- ゲートおよびバリアの安全保護用赤外線スルービームフォトセルセンサー
- 屋内および屋外用途に対応する最大20mの検出範囲
- 柔軟な設置のための12/24VAC/VDC電源
- ゲートアクセス環境向けのIP65アップグレード屋外保護
- UAEおよび高温地域向けの強力な光および紫外線干渉耐性
- AC同期機能により、2ペアのセンサーが干渉なく近接して動作可能
- ゲートコントローラーとの簡単な接続のためのNO / NC / COMリレー出力
- TXは電源入力のみが必要、RXは電源入力とリレー出力を提供
- 自動ドアおよびパーキングバリアに適したコンパクトなブラックハウジング
- レシーバーのLEDステータス表示により、アライメントとトラブルシューティングをサポート
適用シナリオ
- 自動スライドドア
- スイングドア
- ガレージドア
- パーキングバリアゲート
- 住宅地入口
- 商業ビルアクセス制御
- 産業用ゲート安全保護
- UAEおよび中東地域での屋外ゲート安全検出
技術パラメータ
| モデル | IR-20M |
| 製品タイプ | 赤外線フォトセルセンサー |
| 検出原理 | 赤外線スルービーム検出 |
| センサー構造 | TX送信機 + RX受信機 |
| 電源 | 12/24VAC/VDC |
| AC同期 | 対応（12/24VACのみ） |
| 最大検出範囲 | 屋内または屋外で20m |
| 保護等級 | IP65アップグレード版 |
| 光干渉耐性 | 強力な光および紫外線干渉防止 |
| 適した環境 | UAE / 中東 / 高温屋外エリア |
| 動作温度 | 元のマニュアルによると-10℃から+60℃ |
| 最大TX動作電流 | 25mA |
| 最大RX動作電流 | 35mA |
| 最大リレー接点 | 48VAC/DCで最大500mA |
| リレー出力 | NO / NC / COM |
| 受信機LEDステータス | LEDはビーム中断とリレー応答を表示 |
| 設置タイプ | 壁掛け |
| ハウジングカラー | ブラック |
| 用途 | スライドドア、スイングドア、ガレージドア、バリアゲート、アクセス制御システム |
| パッケージ | カートン |
| ブランド | JUTAI |
| 原産国 | 中国 |
製品画像
配線定義
| TX端子 1 | 12/24VAC/DC電源入力 |
| TX端子 2 | +12VAC/DC |
| TX端子 3 | +24VAC/DC |
| RX端子 1 | 12/24VAC/DC電源入力 |
| RX端子 2 | +12VAC/DC |
| RX端子 3 | +24VAC/DC |
| RX端子 4 | COM / コモン |
| RX端子 5 | NC / ノーマルクローズ |
| RX端子 6 | NO / ノーマルオープン |
設置説明
- フォトセルの前面パネルを持ち上げて内部にアクセスします
- ケーブルを指定のスロットに挿入し、ベースを壁にしっかりと固定します
- 壁または金属表面に適した取り付け方法を選択します
- 指定された電圧範囲（12-24V DC/AC）内でケーブルと電源を接続します
- フォトセルを正しくアライメントします - 正しく設定されている場合、赤色LEDは消灯したままになります
- 赤外線ビームを中断してリレー応答を確認します
- 前面パネルを元に戻し、付属のネジで固定します
利点と特徴
- 様々なドア制御システムとのシームレスな統合
- ドアエッジ統合を含む柔軟な取り付けソリューション
- 自動ドアおよびゲートのための信頼性の高い安全対策
- 多様な環境に対応する汎用性の高い適用範囲
- 事故防止のための精密検出能力
- 低消費電力による効率的なパフォーマンス
- IP67防水定格による過酷な条件下での耐久性
JUTAI IR-20 赤外線ビームセンサーは、様々なアプリケーションにおけるセキュリティと効率の頂点です。高度な機能、精密な検出能力、使いやすい設置プロセスにより、IR-20は多様な環境で安全性と利便性を確保するために比類のないパフォーマンスを提供し、最新のアクセス制御およびセキュリティシステムの不可欠なコンポーネントとしての役割を確固たるものにしています。
