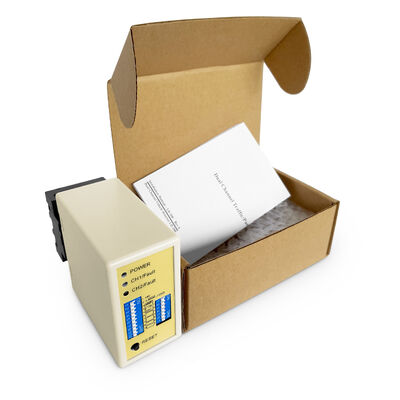

LD-200 双チャネル車両ループ検出器 20〜2000uH インダクタンス範囲と自動リセット機能
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | JUTAI |
| 証明 | CE |
| モデル番号 | LD-200 |
| 書類 | LD-200.202.pdf |
| 最小注文数量 | 1 |
| 価格 | negotiable |
| パッケージの詳細 | 漫画 |
| 受渡し時間 | 5-8営業日 |
| 支払条件 | T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、アリペイ |
| 供給の能力 | 1か月あたり1000個 |
商品の詳細
| 電力要件 | 110-240VAC (48〜63Hz) | 自動回転範囲 | 20〜2000 |
|---|---|---|---|
| 感度 | 16-Way Selectable/ 最高0.010%Dl/L/最低2.56% | 作戦温度 | -40 ～ +70℃ |
| 応答時間 | オン/オフ10~90ms | 仕様 | 136*8.6*52 |
| ハイライト | 20-2000uH インダクタンス範囲ループ検出器,自動リセット機能 車両ループ検知装置,双チャネルインダクティブループ検出器 |
||
製品の説明
LD-200 車両ループ検出器 (広範囲 20-2000uH インダクタンス、自動リセット機能付き)
製品概要
車両のカウント検出および駐車場管理用のダブルコイル車両ループ検出器。駐車場ゲート操作用のデュアルチャンネルループ検出器 (110-240VAC、48-63Hz 電源) - 駐車場管理およびアクセス制御アプリケーション向けの高度な車両検出システム。
主な利点
- 広い検出範囲と高感度: 15～2000μH の広い検出範囲で、さまざまな車両を正確に検出
- 自動リセット機能: 誤動作時に自動リセットすることでシステム安定性を向上
- 方向認識: 車両の移動方向に基づいた正確なトリガー
- 40000V 雷保護: 強固な保護により長期的な耐久性を確保
- 広い動作環境: -40℃～+70℃ の安定した性能
コア機能
- 車両検出: インダクタンスの変化に基づいた誘導検出技術を使用して車両を正確に検出
- 方向認識: 正確なゲート制御のために特定の車両移動方向を識別
- 自動リセット: 誤動作時に自動リセットすることで手動介入を排除
- リレー出力: ゲート制御、交通管理、車両カウント用のリレー出力信号を提供
アプリケーション
- 交通管理システム
- ゲート自動化
- 駐車場管理
- アクセス制御システム
- 信号機制御
- 車両カウントと分析
製品画像
インジケーターとスイッチ
電源 LED (赤):「電源オン」時に点灯
CH1 検出 LED:
- 点灯: 車両検出
- ゆっくり点滅: ループ短絡または巻き数不足
- 速く点滅: ループ断線または巻き数過多
CH2 検出 LED:
- 点灯: 車両検出
- ゆっくり点滅: ループ短絡または巻き数不足
- 速く点滅: ループ断線または巻き数過多
感度選択
7ウェイおよび10ウェイディップスイッチ設定による感度と周波数の調整:
- ディップスイッチ 6、7、8 は CH1 感度 (0.8～0.015) を制御
- ディップスイッチ 3、4、5 は CH2 感度 (0.8～0.015) を制御
リセットボタンに関する注意: ディップスイッチの設定を変更するたびに LD-200 をリセットする必要があります。
設置ガイドライン
- 誘導コイルには強磁性ワイヤーを使用 (合計長さ最大 500 メートル)
- コイルカットサイズ: 長方形 1.0-2.0m 長さ * 0.8-1.2m 幅
- 角の直角を避ける
- 設置中は製品プラグとソケットを垂直方向に保つ
システム統合
JUTAI LD200/202 デュアルチャンネル車両ループ検出器シリーズシングルチャンネルの出入りアプリケーション用の方向認識機能付き。
互換性のあるコンポーネント
- JUTAI ドアコントローラー (モデル: AC-11)
- JUTAI ゲートバリア (モデル: BR-110)
- JUTAI 長距離 RFID リーダー (モデル: PUHF-9)
- 耐高温ループコイル (モデル: JTHT-11)
操作プロセス
入場プロセス
- ループコイルの同時トリガー: 車両が入場する際に両方のループコイルが作動
- UHF リーダーのトリガー: LD-200/202 が入口の UHF リーダーをトリガー
- カード ID の読み取り: リーダーが Wiegand 出力経由でコントローラーに ID を送信
- ID 検証とゲート開: コントローラーが ID を検証し、ゲートバリアを開く
- 車両入場: 車両が通過した後、バリアアームが自動的に下がる
- 安全保証: LD-100/102 は安全性と衝突防止機能を提供
退場プロセス
- UHF リーダーのトリガー: LD-200/202 が内部の UHF リーダーをトリガー
- ID 検証とゲート開: コントローラーが ID を検証し、出口ゲートを開く
- 車両退場: 車両が通過した後、バリアアームが自動的に下がる
- 安全対策: LD-100/102 は退場プロセス中に安全を提供
方向認識
車両が別の UHF リーダーを通過する際に、デュアルチャンネルループ検出器が信号を再度トリガーしないようにし、正確な出入り記録を維持します。
独立動作モード
JUTAI LD-200/202 は、標準的な入退場用駐車場で 2 つの独立したシングルチャンネルループ検出器として機能できます:
- 一方のループコイルがリーダーをトリガーし、カードを読み取る
- もう一方のループコイルがバリアの衝突防止機能を提供する
- ハードウェア要件を削減することによるコスト削減効果
