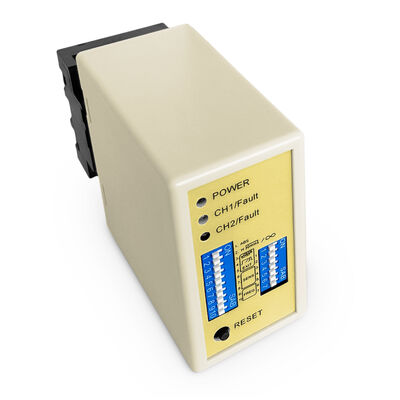

LD-200 デュアルチャネル 車両ループ検出器 20〜2000uh範囲と 110〜240VAC 電力 駐車管理
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | JUTAI |
| 証明 | CE |
| モデル番号 | LD-200 |
| 書類 | LD-200.202.pdf |
| 最小注文数量 | 1 |
| 価格 | negotiable |
| パッケージの詳細 | 漫画 |
| 受渡し時間 | 5-8営業日 |
| 支払条件 | T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、マネーグラム、アリペイ |
| 供給の能力 | 1か月あたり1000個 |
商品の詳細
| 電力要件 | 110-240VAC (48〜63Hz) | 自動回転範囲 | 20〜2000 |
|---|---|---|---|
| 感度 | 16-Way Selectable/ 最高0.010%Dl/L/最低2.56% | 作戦温度 | -40 ～ +70℃ |
| 応答時間 | オン/オフ10~90ms | 仕様 | 136*8.6*52 |
| ハイライト | 2チャネルループ検出器,20-2000uh 車両ループ検出器,110-240VAC デュアルチャンネルループ検出器 |
||
製品の説明
LD-200 双チャネル駐車ループ検出器,コイル欠陥検出と高速車両応答
製品概要
車両のカウント検出と駐車管理のためのダブルコイル車両ループ検出器駐車場管理およびアクセス制御アプリケーションのための高度な車両検出システム 110-240VAC (48〜63Hz) で動作する.
主要 な 利点
- 広い感知範囲と高い感度15〜2000μHの広いセンサー範囲で様々な車両を正確に検出する
- 自動リセット機能:機能不全の場合,自動的にリセットすることでシステムの安定性を向上させる.
- 方向認識:車両の移動方向に基づいて正確なアクティベーション
- 40000V 防雷:堅牢 な 保護 は 長期 的 な 耐久 性 を 保証 し ます
- 広い作業環境-40°Cから+70°Cまでの安定した性能
基本機能
車両検知:誘導感の変化に基づいて誘導感センサー技術を使用して車両を正確に検出します
方向認識:正確なゲート制御のために,車両の特定の移動方向を識別します.
自動リセット:障害時の自動リセットによって手動介入を排除
リレー出力:ゲート制御,交通管理,車両カウントのためのリレー出力信号を提供します.
申請
- 交通管理システム
- ゲート自動化
- 駐車場管理
- アクセス制御システム
- トラフィックライト制御
- 車両数と分析
製品画像
カー・パーキング・マネジメント・インダクティブ・ループ・検出器
ループ検出器の接続図
感度選択スイッチ
インディケーターとスイッチ
パワーLED (RED):"電源オン"で点灯する
CH1 検出 LED:
- 連続:車両検出
- 緩やかな点滅: ループ・ショート・サーキット または 十分な回転がない
- 瞬く間に点滅する: ループの開いた回路または過剰な曲がり
CH2検出LED:
- 連続:車両検出
- 緩やかな点滅: ループ・ショート・サーキット または 十分な回転がない
- 瞬く間に点滅する: ループの開いた回路または過剰な曲がり
感受性の選択
7方向と10方向のダイプスイッチの設定を用いた感度と周波数調整:
- ダイプスイッチ 6,7,8 コントロール CH1 感度 (0.8 から 0.015)
- ダイプスイッチ 3, 4, 5 制御 CH2 感度 (0.8 から 0.015)
チャンネル1ループ機能の選択
特殊機能の設定
CH1 と CH2 感度選択
周波数設定
リセットボタンのメモ:LD-200は,ディップスイッチの設定を変更するたびにリセットする必要があります.
設置ガイドライン
- 誘導コイルに鉄磁気線を使用する (合計長さ500mまで)
- コイル切断サイズ:長さ1.0-2.0mの長さ×0.8-1.2mの幅の長方形
- コーナーで直角を避ける
- 装置中にプロダクトのプラグとソケットを垂直方向に保持する
推奨コイル設置概要
適正 な 設置 方向性
システム統合
JUTAI LD200/202 ダブルチャネル車両ループ検出器シリーズ方向認識機能を持つ 単チャンネル入口・出口アプリケーション
互換性のある部品
- JUTAI 一ドア制御機 (モデル:AC-11)
- JUTAIゲートバリア (モデル:BR-110)
- JUTAI長距離RFIDリーダー (モデル:PUHF-9)
- 高温耐性ループコイル (モデル:JTHT-11)
操作プロセス
入国手続き
- ループコイルを同時にアクティベーションする車が入ると両ループコイルが押されます
- UHFリーダー 起動:LD-200/202 入口でUHFリーダーを起動
- カードID読み取り:リーダーがIDをウィーガン出力でコントローラに送信する
- ID 確認とゲートの開口:制御器はIDを検証しゲートバリアを開きます
- 車両入口:車両が通り過ぎると,バリアアームは自動的に下がります.
- 安全保証:LD-100/102は安全性や破損防止機能を備えています
退場手続き
- UHFリーダー 起動:LD-200/202 トリガーはUHFリーダー内側にある
- ID 確認とゲートの開口:制御機はIDを確認し,出口バリアを開きます.
- 車両の出口:車両が通り過ぎると,バリアアームが自動的に下がります.
- 安全対策:LD-100/102は出口過程で安全性を確保します
方向認識
カーがUHFリーダーを通過すると 信号が再発しないようにします 正確な入口/出口記録を維持します
方向認識機能
独立作業モード
JUTAI LD-200/202は,標準の"イン"と"アウト"の駐車場のための2つの独立した単チャンネルループ検出器として機能できます.
- 1つのループコイルは,リーダーを起動し,カードを読む
- 他のループコイルはバリア・アンチ・スクラッシング機能を提供します.
- ハードウェアの必要性を減らすことでコスト削減の利点
独立作業モードの設定
追加製品表示
製品設置例
システムアプリケーション図
