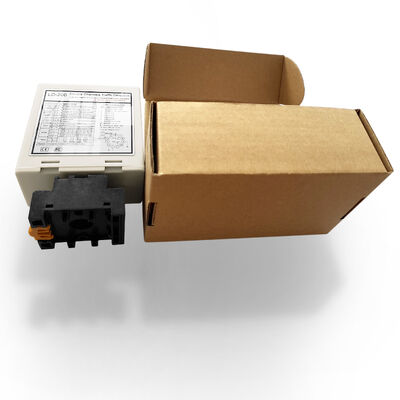

LD-200 双チャネルループ検出器 16 レベルの感度,安定した車両出力,20〜2000μHの感知範囲
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | JUTAI |
| 証明 | CE |
| モデル番号 | LD-200 |
| 書類 | LD-200.202.pdf |
| 最小注文数量 | 1 |
| 価格 | negotiable |
| パッケージの詳細 | 漫画 |
| 受渡し時間 | 5-8営業日 |
| 支払条件 | T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、アリペイ |
| 供給の能力 | 1か月あたり1000個 |
商品の詳細
| 電力要件 | 110-240VAC (48〜63Hz) | 自動回転範囲 | 20〜2000 |
|---|---|---|---|
| 感度 | 16-Way Selectable/ 最高0.010%Dl/L/最低2.56% | 作戦温度 | -40 ～ +70℃ |
| 応答時間 | オン/オフ10~90ms | 仕様 | 136*8.6*52 |
| ハイライト | 16 レベルの感度ループ検出器,安定した車両存在出力 車両ループ検知器,20-2000μH 検出範囲誘導ループ検出器 |
||
製品の説明
LD-200 パーキングバリアーループ検出器 16段階感度および安定車両存在出力
製品概要
パーキングブームバリアゲート用デュアルチャンネルループ検出器 110-240VAC (48～63Hz) - パーキング管理およびアクセス制御アプリケーション向けの高度な車両検出システム。
主な利点
- 広い検知範囲と高感度: 15～2000μHの広い検知範囲で様々な車両を正確に検出
- 自動リセット機能: 誤動作時に自動リセットすることでシステムの安定性を向上
- 方向認識: 車両の移動方向に基づいた正確な作動
- 40000V雷保護: 強固な保護により長期的な耐久性を確保
- 広い動作環境: -40℃～+70℃で安定した性能を発揮
コア機能
車両検出: インダクタンスの変化に基づいた誘導検知技術を使用して車両を正確に検出
方向認識: 正確なゲート制御のために特定の車両移動方向を識別
自動リセット: 誤動作時に自動リセットすることで手動介入を排除
リレー出力: ゲート制御、交通管理、車両カウント用のリレー出力信号を提供
アプリケーション
- 交通管理システム
- ゲート自動化
- 駐車場施設管理
- アクセス制御システム
- 信号機制御
- 車両カウントと分析
製品画像
ダブルチャンネルカーパーキング管理誘導ループ検出器
ループ検出器接続図
感度選択スイッチ
インジケーターとスイッチ
電源LED (赤): "電源ON"時に点灯
CH1検出LED:
- 連続点灯: 車両検出
- 低速点滅: ループ短絡または巻き数不足
- 高速点滅: ループ断線または巻き数過多
CH2検出LED:
- 連続点灯: 車両検出
- 低速点滅: ループ短絡または巻き数不足
- 高速点滅: ループ断線または巻き数過多
感度選択
7ウェイおよび10ウェイDIPスイッチ設定による感度と周波数調整:
- DIPスイッチ6、7、8はCH1感度を制御 (0.8～0.015)
- DIPスイッチ3、4、5はCH2感度を制御 (0.8～0.015)
チャンネル1ループ機能選択
特殊機能設定
CH1およびCH2感度選択
周波数設定
リセットボタン注記: DIPスイッチの設定を変更するたびに、LD-200をリセットする必要があります。
設置ガイドライン
- 誘導コイルには強磁性線を使用 (合計長さ500メートルまで)
- コイルカットサイズ: 長方形 1.0～2.0m 長さ * 0.8～1.2m 幅
- 角の直角を避ける
- 設置中は製品プラグとソケットを垂直方向に保つ
推奨コイル設置概要
適切な設置方向
システム統合
JUTAI LD200/202 ダブルチャンネル車両ループ検出器シリーズシングルチャンネル入退場アプリケーション向けの方向認識機能を搭載。
互換性のあるコンポーネント
- JUTAI 一扉コントローラー (モデル: AC-11)
- JUTAI ゲートバリア (モデル: BR-110)
- JUTAI 長距離RFIDリーダー (モデル: PUHF-9)
- 耐高温ループコイル (モデル: JTHT-11)
操作プロセス
入場プロセス
- 同時ループコイル作動: 車両が入場する際に両方のループコイルが作動
- UHFリーダー作動: LD-200/202が入場時のUHFリーダーを作動
- カードID読み取り: リーダーがWiegand出力経由でコントローラーにIDを送信
- ID検証とゲート開閉: コントローラーがIDを検証し、ゲートバリアを開閉
- 車両入場: 車両が通過した後、バリアアームが自動的に下がります
- 安全保証: LD-100/102は安全性と衝突防止機能を提供
退場プロセス
- UHFリーダー作動: LD-200/202が内部UHFリーダーを作動
- ID検証とゲート開閉: コントローラーがIDを検証し、退場ゲートを開閉
- 車両退場: 車両が通過した後、バリアアームが自動的に下がります
- 安全対策: LD-100/102は退場プロセス中に安全を提供
方向認識
車両が別のUHFリーダーを通過する際に、ダブルチャンネルループ検出器が再度信号を作動させないようにし、正確な入退場記録を維持します。
方向認識機能
独立動作モード
JUTAI LD-200/202は、標準的な入退場式駐車場向けに、2つの独立したシングルチャンネルループ検出器として機能します:
- 一方のループコイルがリーダーを作動させ、カードを読み取る
- もう一方のループコイルがバリアの衝突防止機能を提供する
- ハードウェア要件を削減することによるコスト削減効果
独立動作モード設定
追加製品ビュー
製品設置例
システムアプリケーション図
