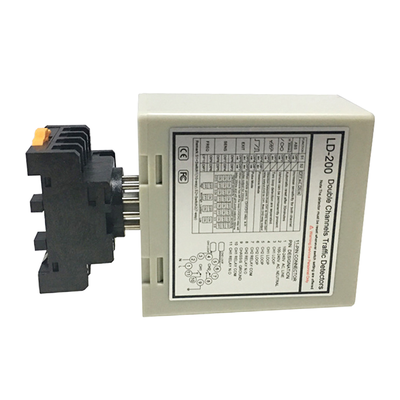

LD-200 デュアルチャンネル車両ループ検出器（自動再起動、耐干渉性能、方向認識機能付き）
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | JUTAI |
| 証明 | CE |
| モデル番号 | LD-200 |
| 書類 | LD-200.202.pdf |
| 最小注文数量 | 1 |
| 価格 | negotiable |
| パッケージの詳細 | 漫画 |
| 受渡し時間 | 5-8営業日 |
| 支払条件 | T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、マネーグラム、アリペイ |
| 供給の能力 | 1か月あたり1000個 |
商品の詳細
| 電力要件 | 110-240VAC (48〜63Hz) | 自動回転範囲 | 20〜2000 |
|---|---|---|---|
| 感度 | 16-Way Selectable/ 最高0.010%Dl/L/最低2.56% | 作戦温度 | -40 ～ +70℃ |
| 応答時間 | オン/オフ10~90ms | 仕様 | 136*8.6*52 |
| ハイライト | 自動再起動ループ検出器,耐干渉性能車両ループ検知器,方向認識デュアルチャネルループ検出器 |
||
製品の説明
LD-200 デュアルチャンネル車両検出器
車両カウント検出および駐車場管理のためのデュアルコイル車両ループ検出器
製品概要
デュアルチャンネルループ検出器（駐車場バリアゲート用、110-240VAC、48～63Hz）- 駐車場管理およびアクセス制御アプリケーション向けの高度な車両検出システム。
主な利点
- 広い検出範囲と高感度: 15～2000μHの広い検出範囲で、さまざまな車両を正確に検出
- 自動リセット機能: 誤動作時に自動的にリセットすることで、システムの安定性を向上
- 進行方向認識: 車両の移動方向に基づいた正確なトリガー
- 40000V 雷保護: 強固な保護により、長期的な耐久性を確保
- 幅広い動作環境: -40℃～+70℃の安定した性能
コア機能
車両検出: インダクタンスの変化に基づいた誘導検出技術を使用して車両を正確に検出
進行方向認識: 正確なゲート制御のために、特定の車両の移動方向を識別
自動リセット: 誤動作時に自動的にリセットすることで、手動介入を排除
リレー出力: ゲート制御、交通管理、車両カウント用のリレー出力信号を提供
アプリケーション
- 交通管理システム
- ゲート自動化
- 駐車場施設管理
- アクセス制御システム
- 信号機制御
- 車両カウントと分析
製品画像
ダブルチャンネル駐車場管理誘導ループ検出器
ループ検出器接続図
感度選択スイッチ
インジケーターとスイッチ
| インジケーター | ステータス | 意味 |
|---|---|---|
| 電源LED（赤） | 点灯 | 電源ON |
| CH1検出LED | 常時点灯 | 車両検出 |
| ゆっくり点滅 | ループ短絡または巻き数不足 | |
| 速く点滅 | ループ断線または巻き数過多 | |
| CH2検出LED | 常時点灯 | 車両検出 |
| ゆっくり点滅 | ループ短絡または巻き数不足 | |
| 速く点滅 | ループ断線または巻き数過多 |
感度選択
7ウェイおよび10ウェイDIPスイッチ設定による感度と周波数の調整:
- DIPスイッチ6、7、8はCH1感度（0.8～0.015）を制御
- DIPスイッチ3、4、5はCH2感度（0.8～0.015）を制御
チャンネル1ループ機能選択
特殊機能設定
CH1およびCH2感度選択
周波数設定
リセットボタン注記: LD-200は、DIPスイッチの設定を変更するたびにリセットする必要があります。
設置ガイドライン
- 誘導コイルには強磁性ワイヤーを使用（合計長500メートルまで）
- コイルカットサイズ: 長さ1.0～2.0m × 幅0.8～1.2mの長方形
- 角の直角を避ける
- 設置中は製品プラグとソケットを垂直方向に保つ
推奨コイル設置概要
適切な設置方向
システム統合
JUTAI LD200/202 デュアルチャンネル車両ループ検出器シリーズシングルチャンネルの出入りアプリケーション用の進行方向認識機能付き。
互換性のあるコンポーネント
- JUTAI ドアコントローラー（モデル: AC-11）
- JUTAI バリアゲート（モデル: BR-110）
- JUTAI 長距離RFIDリーダー（モデル: PUHF-9）
- 耐高温ループコイル（モデル: JTHT-11）
操作プロセス
入場プロセス
- 同時ループコイル作動: 車両が入場すると、両方のループコイルが作動
- UHFリーダー作動: LD-200/202 が入口のUHFリーダーを作動させる
- カードID読み取り: リーダーがWiegand出力経由でコントローラーにIDを送信
- ID検証とゲート開閉: コントローラーがIDを検証し、バリアゲートを開く
- 車両入場: 車両が通過した後、アームが自動的に下がる
- 安全保証: LD-100/102 は、安全および衝突防止機能を提供する
退場プロセス
- UHFリーダー作動: LD-200/202 が内部のUHFリーダーを作動させる
- ID検証とゲート開閉: コントローラーがIDを検証し、出口ゲートを開く
- 車両退場: 車両が通過した後、アームが自動的に下がる
- 安全対策: LD-100/102 は、退場プロセス中に安全を提供する
進行方向認識
車両が別のUHFリーダーを通過しても、デュアルチャンネルループ検出器が信号を再度トリガーしないようにし、正確な出入り記録を維持します。
進行方向認識機能
独立動作モード
JUTAI LD-200/202 は、標準的な1台の出入り口を持つ駐車場で、2つの独立したシングルチャンネルループ検出器として機能します:
- 一方のループコイルがリーダーを作動させ、カードを読み取る
- もう一方のループコイルがバリアの衝突防止機能を提供する
- ハードウェア要件を削減することによるコスト削減効果
独立動作モード設定
追加製品ビュー
製品設置例
システムアプリケーション図
