JUTAI CG15-8L12 8ビームグリッドミニ安全センサー、検出範囲12m、IP67保護、産業用ドア用

JUTAI CG15-8L12は、高速ロールドア、ガレージドア、コールドストレージドア、セクショナルドア、ローラーシャッター、ローディングドックドア用に設計された、省スペースな工場入口システム光電安全バリアです。

8ビーム赤外線検知システムとクロス検知技術を組み合わせることで、ドアウェイ全体に広がる保護グリッドを形成します。車両、フォークリフト、歩行者、その他の障害物が赤外線グリッドを遮断すると、受信機は直ちにリレー出力の状態を変更し、ドアコントローラーに安全信号を送信します。

CG15-8L12は、省スペースなグリッドミニスタイルの安全センサーを必要とするプロジェクトに特に適しています。スリムなプロファイル、長距離、耐候性を備えたドア保護センサーを探している工場入口システムメーカーやシステムインテグレーターにとって、代替ソリューションを提供します。

基本的な平行ビーム光電システムとは異なり、CG15-8L12は水平および交差する赤外線ビームを組み合わせて、より高密度な保護検知グリッドを作成します。

この設計により、個々の光学ポイント間のブラインドエリアが減少し、工場入口システム開口部全体の物体検知が向上します。

送信機と受信機は最大12メートルの検知距離をサポートしており、このセンサーは広い工場入口システム、倉庫入口、大型ローディングドック開口部に適しています。

スリムなアルミニウムハウジングは、ドアレール内またはドアフレームの外側に設置できます。省スペース構造は、設置スペースが限られている用途に適しています。

このセンサーは2つの動作モードをサポートしています。

ノーマルモード:
中断された赤外線ビームは直ちに安全出力を変更します。

コンシーリングモード:
ドアレールまたはドア構造による固定障害物は、セットアップ中に隠すことができ、残りの検知エリアは通常通り動作します。

この機能は、ライトカーテンが工場入口システムガイドレール内に設置されている場合に特に役立ちます。

IP67定格のハウジングは、内部光学および電子部品をほこり、湿気、水への暴露から保護します。

工場入口システム、湿気の多い倉庫、コールドストレージ入口、屋外アクセス用途に適しています。

スリムなアルミニウム合金プロファイルは、過酷な産業環境において機械的強度、耐食性、長期安定性を提供します。

受信機はNO、NC、COMリレー接点を提供し、以下との簡単な接続を可能にします:

• 高速ロールドアコントローラー
• ガレージドアコントローラー
• ローラーシャッターコントローラー
• PLCシステム
• アクセス制御機器
• 安全リレー回路

技術仕様

光電安全バリアは、ドア開口部の反対側に設置された1つの赤外線送信機と1つの受信機で構成されています。

送信機は複数の赤外線ビームを受信機に向かって放射します。クロス検知技術は、光学ポイント間に追加の対角線検知経路を作成し、グリッドスタイルの保護領域を形成します。

すべてのビームが正しく受信されると、リレーは通常の動作状態を維持します。

フォークリフト、車両、歩行者、または物体が検知グリッドを遮断すると、受信機はリレー出力を変更し、工場入口システムコントローラーに信号を送信します。コントローラーは、プログラムされたドアロジックに応じて、ドアを停止、再開、または閉鎖を防ぐことができます。

ノーマルモードでは、アクティブな赤外線ビームのいずれかの遮断が、出力信号を生成します。

このモードは、外部ドアフレーム設置および完全な検知エリアをアクティブに保つ必要がある用途に推奨されます。

一般的な用途は次のとおりです:

• 高速PVCドア
• ガレージドア
• セクショナルオーバーヘッドドア
• ローラーシャッタードア
• 倉庫入口
• ローディングドックドア

コンシーリングモードは次の場合に設計されています: ライトカーテンがドアガイドレール内に設置されている場合、ドア本体が下降して赤外線を上から下へ遮断する状況はノーマルモードと見なされ、リレーをトリガーしません。ドアによって遮断される以外の赤外線を物体が遮断した場合、安全アンチスマッシング機能がトリガーされてドアが開きます。

ドアの閉鎖前または閉鎖中にフォークリフト、車両、歩行者、商品を検知し、ドアコントローラーがドアを停止または再開するのを支援します。

住宅用、商業用、地下ガレージドアシステムに追加のドアウェイ安全検知を提供します。

IP67アルミニウムハウジングは、冷蔵倉庫周辺で一般的に見られる、湿気の多い、寒い、結露しやすい環境に適しています。

物流ローディングエリアと倉庫ドッキング入口周辺に保護赤外線検知グリッドを提供します。

ドアフレームまたはガイドレールに沿って設置して、オーバーヘッドセクショナルドアの閉鎖エリアを監視できます。

産業用および商業用ローラーシャッタードアシステムに物体検知を提供します。

• 省スペースグリッドミニスタイルの工場入口システムセンサー
• 8ビームクロス検知赤外線グリッド
• 最大12m長距離検知
• 1500mmスリムアルミニウムプロファイル
• ノーマルおよびコンシーリング動作モード
• 内部レールまたは外部フレーム取り付けに適しています
• IP67防塵・防水構造
• NO、NC、COMリレー出力
• 高速30ms検知応答
• 車両、フォークリフト、歩行者検知に適しています
• 工場入口システムコントローラーとの簡単な統合
• OEMおよびODMカスタマイズが可能

CG15-8L12は、通常、省スペースなグリッドスタイルまたはミニ光電安全バリアセンサーを使用する工場入口システムプロジェクト向けに設計されています。

そのスリムなプロファイル、交差ビーム検知、コンシーリング機能、リレー出力は、交換プロジェクト、新規ドア製造、カスタマイズされた工場入口システム安全システムに適しています。

既存のコントローラー、ケーブル定義、出力ロジック、設置寸法との互換性は、他のブランドまたはモデルを交換する前に確認する必要があります。

ドア開口部の反対側に送信機と受信機を垂直に設置します。

次のことを確認してください:

• 両方のプロファイルが同じ高さに設置されていること。
• 光学面が互いに向き合っていること。
• プロファイルが平行でねじれていないこと。
• 設置面が剛性があり、振動に強いこと。
• 電源ケーブルと信号ケーブルをモーターケーブルおよびインバーターケーブルから分離すること。
• ドアコントローラーに接続する前に、リレー出力ロジックを確認すること。
• コンシーリングモードは、センサーが正しく整列された後にのみ構成されます。
• ドアを使用可能にする前に、完全な検知エリアをテストすること。

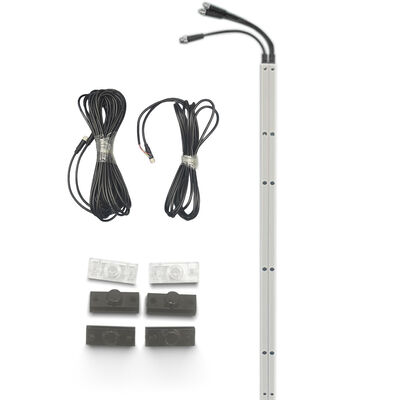

• 1 x 赤外線送信機
• 1 x 赤外線受信機
• 接続ケーブル
• 取り付けアクセサリー
• 設置説明書
