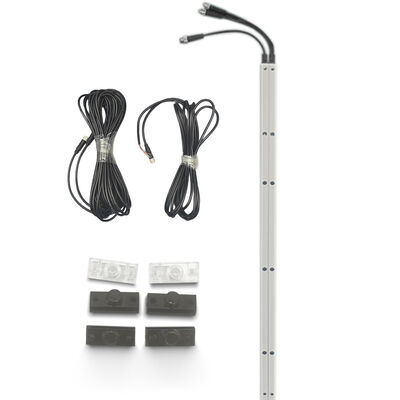

CG15-8L12 産業用ドア 安全ライトカーテン 8 ビーム赤外線検出, 12m 範囲 & 高速ドアのためのIP67 保護

JUTAI CG15-8L12は、高速巻き取りドア、ガレージドア、冷蔵倉庫ドア、セクショナルドア、シャッタードア、ドックドア用に設計されたコンパクトな工場ドア用光電安全バリアです。

8ビーム赤外線検出システムとクロス検出技術を組み合わせ、ドア開口部に広範囲の保護グリッドを形成します。車両、フォークリフト、歩行者、その他の障害物が赤外線グリッドを遮断すると、受信機は直ちにリレー出力の状態を変更し、ドアコントローラーに安全信号を送信します。

CG15-8L12は、コンパクトなグリッドミニスタイルの安全センサーを必要とするプロジェクトに特に適しています。スリムなプロファイル、長距離、耐候性を備えたドア保護センサーを探している工場ドアメーカーやシステムインテグレーターに代替ソリューションを提供します。

基本的な平行ビーム光電センサーシステムとは異なり、CG15-8L12は水平および交差する赤外線ビームを組み合わせて、より高密度の保護検出グリッドを作成します。

この設計により、個々の光学ポイント間のブラインドエリアが減少し、工場ドア開口部全体の存在検出が向上します。

送信機と受信機は最大12メートルの検出距離をサポートし、センサーは広い工場ドア、倉庫入口、大きなドック開口部に適しています。

スリムなアルミニウムハウジングは、ドアレール内またはドアフレームの外側に設置できます。そのコンパクトな構造は、設置スペースが限られている用途に適しています。

センサーは2つの動作モードをサポートしています:

ノーマルモード:
中断された赤外線ビームは直ちに安全出力を変更します。

隠蔽モード:
ドアレールまたはドア構造による固定された障害物は、セットアップ中に隠蔽でき、残りの検出エリアは通常通り動作します。

この機能は、ライトカーテンが工場ドアのガイドレール内に設置されている場合に特に役立ちます。

IP67定格のハウジングは、内部の光学および電子部品をほこり、湿気、水への暴露から保護します。

工場ドア、湿った倉庫、冷蔵倉庫の入口、屋外アクセス用途に適しています。

スリムなアルミニウム合金プロファイルは、過酷な産業環境において機械的強度、耐食性、長期安定性を提供します。

受信機はNO、NC、COMリレー接点を提供し、以下との簡単な接続を可能にします:

• 高速巻き取りドアコントローラー
• ガレージドアコントローラー
• シャッタードアコントローラー
• PLCシステム
• アクセス制御機器
• 安全リレー回路

光電安全バリアは、ドア開口部の反対側に設置された1つの赤外線送信機と1つの受信機で構成されています。

送信機は複数の赤外線ビームを受信機に向かって放射します。クロス検出技術は、光学ポイント間に追加の対角線検出パスを作成し、グリッドスタイルの保護領域を形成します。

すべてのビームが正しく受信されると、リレーは通常の動作状態を維持します。

フォークリフト、車両、歩行者、または物体が検出グリッドを遮断すると、受信機はリレー出力を変更し、工場ドアコントローラーに信号を送信します。コントローラーは、プログラムされたドアロジックに応じて、ドアを停止、再開、または閉鎖を防止できます。

ノーマルモードでは、アクティブな赤外線ビームのいずれかの遮断が、出力信号を生成します。

このモードは、外部ドアフレーム設置および完全な検出エリアをアクティブに保つ必要がある用途に推奨されます。

一般的な用途は次のとおりです:

• 高速PVCドア
• ガレージドア
• セクショナルオーバーヘッドドア
• シャッタードア
• 倉庫入口
• ドックドア

隠蔽モードは次の場合に設計されています:ライトカーテンがドアガイドレール内に設置されている場合、ドア本体が下降して赤外線を上下に遮断する状況はノーマルモードと見なされ、リレーはトリガーされません。ドアによって遮断される以外の赤外線放射が物体によって遮断された場合、安全衝突防止機能がトリガーされてドアが開きます。

ドアの閉鎖前または閉鎖中にフォークリフト、車両、歩行者、商品を検出し、ドアコントローラーがドアを停止または再開するのを支援します。

住宅用、商業用、地下ガレージドアシステムに追加のドアウェイ安全検出を提供します。

IP67アルミニウムハウジングは、冷凍倉庫周辺で一般的に見られる湿った、寒い、結露しやすい環境に適しています。

物流エリアおよび倉庫ドッキング入口周辺に保護赤外線検出グリッドを提供します。

ドアフレームまたはガイドレールに沿って設置して、オーバーヘッドセクショナルドアの閉鎖エリアを監視できます。

産業用および商業用シャッタードアシステムに存在検出を提供します。

• コンパクトグリッドミニスタイルの工場ドアセンサー
• 8ビームクロス検出赤外線グリッド
• 最大12m長距離検出
• 1500mmスリムアルミニウムプロファイル
• ノーマルおよび隠蔽動作モード
• 内部レールまたは外部フレーム取り付けに適しています
• IP67防塵・防水構造
• NO、NC、COMリレー出力
• 高速30ms検出応答
• 車両、フォークリフト、歩行者検出に適しています
• 工場ドアコントローラーとの簡単な統合
• OEMおよびODMカスタマイズが可能

CG15-8L12は、通常、コンパクトグリッドスタイルまたはミニ光電安全バリアセンサーを使用する工場ドアプロジェクト向けに設計されています。

そのスリムなプロファイル、交差する光学検出、隠蔽機能、リレー出力は、交換プロジェクト、新規ドア製造、カスタマイズされた工場ドア安全システムに適しています。

既存のコントローラー、ケーブル定義、出力ロジック、設置寸法との互換性は、他のブランドまたはモデルを交換する前に確認する必要があります。

ドア開口部の反対側に送信機と受信機を垂直に設置します。

次のことを確認してください:

• 両方のプロファイルが同じ高さに設置されていること。
• 光学面が互いに向き合っていること。
• プロファイルが平行でねじれていないこと。
• 設置面が剛性があり、振動に強いこと。
• 電源ケーブルと信号ケーブルをモーターケーブルおよびインバーターケーブルから分離すること。
• ドアコントローラーに接続する前に、リレー出力ロジックを確認すること。
• 隠蔽モードは、センサーが正しく整列された後にのみ構成すること。
• ドアがサービスに入る前に、完全な検出エリアをテストすること。

• 1 x 赤外線送信機
• 1 x 赤外線受信機
• 接続ケーブル
• 取り付けアクセサリー
• 設置説明書
