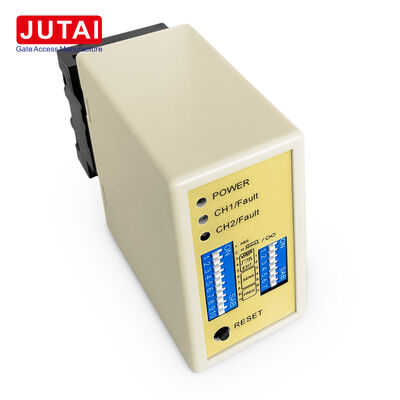

駐車場入口出口障壁ゲートとアクセス制御システムのための二チャネル誘導式車両検出器

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	LD-200
書類	LD-200.202.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5-8営業日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、アリペイ
供給の能力	1か月あたり1000個

商品の詳細

方向検出	サポートされています	自動リセット時間	通常モードで10分
電源 LD-200	AC100-240V	電源 LD-202	12-24VAC/DC
検出チャネル	2チャンネル	感度範囲	0.015%～0.8%
周波数範囲	20-100KHZ	周波数レベル	高 / 中-高 / 中-低 / 低
動作モード	選べる6つのモード	感度レベル	チャンネルごとに 8 レベル
ループ入力	CH1ループ + CH2ループ	検出方法	誘導道路ループ
ハイライト	2チャネルインダクティブ車両検出器 , 駐車障害ゲート用車両検出器 , アクセス制御用のインダクティブループ検出器

メッセージ

製品の説明

駐車場入口・出口用二連式誘導車両検知器、バリアゲートおよびアクセス制御システム用

アプリケーション概要

この誘導車両検知器は、2つのロードループが乗用車、バン、トラック、その他の車両の移動を管理する、車両の出入りが制御された場所向けに設計されています。このユニットは、1つのデュアルチャンネルプラットフォームでCH1とCH2を監視し、ループアクティビティを接続されたバリアゲートまたはアクセスコントローラー用のリレー信号に変換します。

駐車場の入口では、最初のループが接近する車両を検知し、2番目のループが通過を確認します。出口レーンでは、同じ概念が出口方向ロジックをサポートします。ループが順番に設置されている場合、検知器は車両の進行方向をCH1からCH2またはCH2からCH1へと判断します。

リレーベースの出力により、この検知器は、ドライコンタクトまたはリレー駆動入力を受け入れる互換性のあるバリアコントローラー、駐車制御パネル、および車両アクセスシステムと統合されます。接続されたコントローラーが、開く、保持する、カウントする、または通過を確認するなどの特定の動作を決定します。

6つの動作モード

この検知器は、DIPスイッチ構成を介して6つの選択可能なモードを提供します。

方向関連パルス出力
方向関連存在出力
CH1およびCH2の個別存在動作
車両がループに入ったときにパルス出力
車両がループを出た後にパルス出力

この柔軟性により、システムインテグレーターは、単純な存在ゾーンから方向認識アプリケーションまで、さまざまなレーン設計で単一の検知器を使用できます。

検知チューニング

各ループチャンネルは、約20〜100kHzの範囲で8つの感度選択（0.015％〜0.8％）と4つの周波数選択を備えています。これらの調整により、設置者は特定のループレイアウトに対してシステムパフォーマンスを最適化し、隣接するループからの干渉を減らすことができます。

1つの検知器に2つの誘導ループチャンネル
ループシーケンスからの方向認識
存在およびパルス出力オプション
独立したチャンネル動作機能
CH1およびCH2用の8つの感度設定
4つの周波数選択
自動リセットおよび永続存在モード
トレーラー感度強化
LED支援障害診断

システムパラメータ

パラメータ	仕様
検知方法	誘導ロードループ
チャンネル数	デュアルチャンネル
ループ端子	CH1およびCH2
LD-200電圧	100-240VAC
LD-202電圧	12-24VAC/DC
チャンネル感度	各8つの選択肢
感度値	0.015% / 0.02% / 0.04% / 0.08% / 0.12% / 0.2% / 0.5% / 0.8%
周波数選択	高 / 中高 / 中低 / 低
周波数帯域	20-100kHz
モード選択	6つのDIPスイッチモード
方向ロジック	CH1→CH2 / CH2→CH1
リレー機能	モードによる存在 / パルス
リセット動作	永続存在または約10分間の自動リセット
障害ステータス	LED表示
