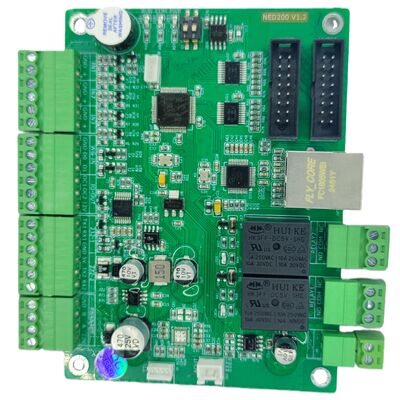

駐車場案内LEDディスプレイコントローラー NED200 (TCP IP MQTT RS485 HUB75 HUB08 リレー、音声放送機能付き)

起源の場所	中国
ブランド名	JUTAI
モデル番号	200 ネガ
書類	NED200 Specification Parame...rs.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	カートン
受渡し時間	5-8営業日
支払条件	L/C、D/A、D/P、T/T
供給の能力	1か月あたり1000個

商品の詳細

動作電圧	DC12V	動作温度	-40℃～+85℃
LEDインターフェース	ハブ75 + ハブ08; HUB12拡張対応	動作電流	2A 最大
プロトコル統合	TCP / RS485 / MQTT	寸法	115×85×15mm
ハイライト	駐車場案内LEDディスプレイコントローラー , TCP IP MQTT RS485 コントローラー , HUB75 HUB08 リレーコントローラー

メッセージ

製品の説明

NED200 LEDディスプレイ制御ボード (イーサネット、RS485、RS232、MQTT、リレー、Wiegand対応) スマート駐車場入退場管理システム用

NED200は、LEDディスプレイ駆動、ネットワーク通信、入退場管理インターフェース、周辺機器制御を1枚のボードに統合した組み込みコントローラーです。スマート駐車場、駐車場案内、車両入退場、LPR（ナンバープレート認識）入退場システム、LED情報サイン、カスタム駐車場端末向けに設計されています。

画面スキャンのみを処理する従来のLEDディスプレイ駆動カードとは異なり、NED200はイーサネット、シリアルポート、Wiegandインターフェース、デジタルI/O、リレー出力、音声放送を1つのメインボードに統合しています。システムインテグレーターは、複数の別個のコントローラーボードを組み立てる必要がなくなります。

LEDディスプレイ駆動

HUB75インターフェース x 1、HUB08インターフェース x 1
最大HUB12インターフェース x 4まで外部拡張可能
HUB75側は32スキャンディスプレイモジュールに対応
入口LEDサイン、駐車場案内ディスプレイ、入退場情報画面、カスタムLED端末に適しています

通信・プロトコル統合

10/100Mイーサネット x 1、RS232 x 2、RS485 x 1、TTL (3.3V) x 1
シリアルボーレートは4800～115200 bpsで調整可能
TCP、RS485、MQTTネイティブ対応
ホストシステムはコマンドを送信してLEDコンテンツの更新、リレーのトリガー、I/Oステータスの読み取り、音声ガイダンスの再生が可能で、顧客独自のPMS、駐車場案内、入退場管理、またはクラウドプラットフォームとの容易な統合を実現します

入退場管理・周辺機器

Wiegandインターフェース x 1、Wiegand 26/34に自動適応、Wiegandリーダーと直接互換性あり
フォトカプラ入力 x 2、オープンドレイン出力 x 2
リレー乾接点出力 x 2 (独立COM/NO/NC)、定格 250VAC 10A / 30VDC 10A

ディスプレイ・音声

内蔵フォントライブラリは、英語、簡体字中国語、繁体字中国語、タイ語、韓国語、アラビア語を含む100以上の言語をサポート
エンコーディングはGBK、UTF8、またはUNICODEに設定可能
オンボード8MB音声ストレージ、IDで呼び出し可能な最大256の音声ファイル、現場で更新可能
アンプ出力: 4Ω / 8W

メンテナンス・アップグレード

TCPアップグレードツールまたはブラウザ経由のリモートIAPアップグレードにより、展開後の機能追加や最適化が可能
クラウドベースのバッチアップグレードは、顧客のプラットフォームと連携して実装可能

ハードウェア仕様

項目	仕様
モデル	NED200
製品タイプ	LEDディスプレイ＆統合コントローラー
電源	DC 12V
動作電流	最大2A
動作温度	-40℃～+85℃
寸法	115 * 85 * 15 mm
取り付け穴ピッチ	105 * 75 mm
