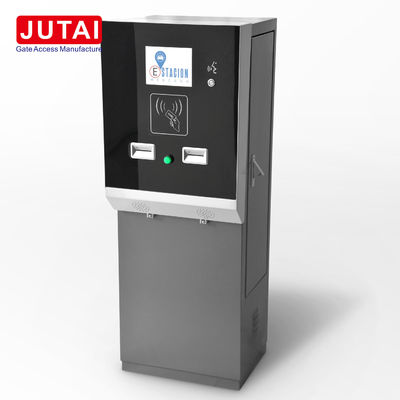

駐車場出入口券箱 商品説明

1. 製品紹介

主な特長

• デュアルディスペンサー/コレクター設計: このエントリにはデュアル カード ディスペンサーが搭載されており、カード容量が 2 倍になり、手動の作業負荷が軽減されます。出口にはデュアルカードコレクターが装備されており、1 つのコレクターが故障した場合でも継続的な動作が保証されます。
• ユーザーフレンドリーな操作性: カード発行ボタンと回収ボタン、スロット照明が装備されています。音声プロンプトと表示画面により、プロセス全体を通じて直感的なガイダンスが提供されます。
• 車両センシング：デュアル地上センサーシステムがオートバイと小型車両を正確に区別し、正確な料金計算を実現します。
• インターコム機能: 内蔵インターコム ボタンとマイクはソフトウェアによる LAN インターコムをサポートしており、追加のインターコム システムが不要になり、コストが削減されます。
• ゲート状態監視: ゲート フィードバック インターフェイスにより、管理ソフトウェア上でゲートのステータスと周辺機器の接続をリアルタイムに視覚化できます。
• 過酷な条件でも信頼性を発揮: 産業グレードの設計により、-40°C ～ 85°C の温度範囲で安定して動作し、24 時間 365 日のパフォーマンスを保証します。
• 簡単なネットワーク統合：RJ45インターフェースによりLANへのシームレスな接続が可能です。サーバーの IP アドレスが設定されると、自動的に管理ソフトウェアに接続され、インストールと試運転が簡素化されます。

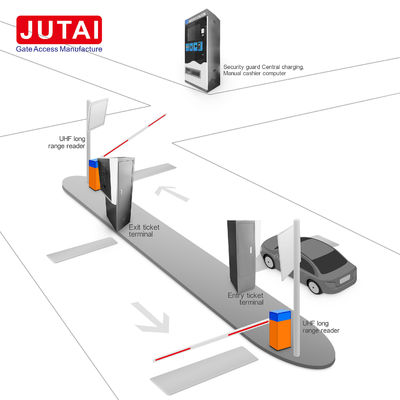

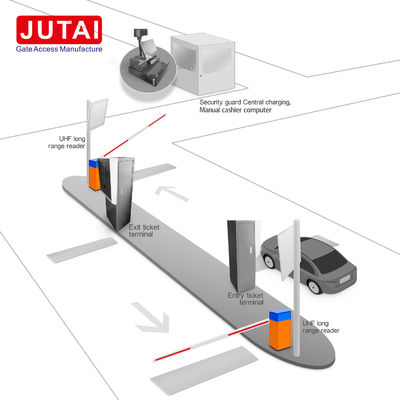

アプリケーションシナリオ

2. 製品仕様

ハードウェア仕様

配線方法

配線上の注意

• チケットボックスの内部配線は複雑で、工場であらかじめ完成されています。提供されている図は、外部デバイスの接続のみを示しています。
• 接地誘導ループを配線するときは、ツイストペアを接地検出センサーに接続するツイストペアの原理に厳密に従ってください。そうしないと、車両の検出が不正確になる可能性があります。
• 図上の配線インターフェイスの位置が実際のデバイスと一致しない場合は、実際のデバイスの配線位置とラベルを参照してください。

製品寸法図

3. 内部部品仕様

コントローラー（PM-900）

• 主な特長:
  • -40°C ～ 85°C で安定した動作を実現する工業用グレードの構造。システムのクラッシュを防ぐウォッチドッグ機能も備えています。
  • 高速TCP/IPインターフェースにより、高速通信と便利な配線を実現します。
  • さまざまなプログラミング言語で簡単に関数を呼び出すための DLL を提供します。
  • 多様な業界要件を満たす複数の通信インターフェイス。
  • 5 ～ 24V LED ライト用の 3 つの光制御出力。
  • リアルタイムの車両タイプ検出のための 3 つの接地誘導入力。
  • さまざまな操作のための 3 つのボタン入力。
  • 同時ゲート動作のための絶縁を備えたデュアル ゲート制御。
  • ゲートステータスを監視するための絶縁入力を備えたデュアルゲートフィードバック。
  • デュアルカードディスペンサー/コレクターインターフェイス。
  • リセット、デフォルト設定の復元、強制アップグレード用の多機能ボタン。
  • IP アドレス変更のためのバックエンド Web ページへのアクセス。
  • カスタマイズ可能な通信ポート番号。
  • 外部 LED および LCD ディスプレイをサポートします。
  • オンラインまたは SD カードベースのアップグレードが可能です。
  • 効率的な放熱と魅力的な外観を実現するレーザー印刷を施したアルミニウムシェル。

LCD ディスプレイ (JTNP - DWT80600T080_09WN)

• 主な特長:
  • -30°C ～ +70°C の動作温度範囲を備えた工業用デザインで、ボックスの内部環境に適しています。
  • 900nit の超高輝度により、太陽光の下でも視認性が高く、広い視野角を実現します。
  • 電源オフ時のデータ保持機能と電源オン時の自動時刻回復機能を備えた内蔵 RTC クロック。
  • バックライトの明るさを64段階で調整可能で、夜間の省エネが可能です。
  • 品質を保証するために工場出荷前に24時間熟成させます。

カードディスペンサー（JTNP-820M）

• 主な特長:
  • 過酷な環境での耐久性を備えた工業用デザイン。
  • 摩擦ヘアカード機構により、確実にカードを排出します。
  • ハードウェア ウォッチドッグと組み込みマイクロ リアルタイム オペレーティング システムにより安定性を実現します。
  • カードの事前発行機能でプロセスをスピードアップします。
  • カードの残量不足、カードが空、および障害の自動アラーム。
  • エラーアラーム後の自動リセット。
  • RS232 および I/O レベル制御インターフェイス。
  • カードのフルリサイクル能力が高く、カードがいっぱいになるとアラームが表示されます。
  • カードの紛失を防ぐための安全回復機能が強化されました。
  • 柔軟な容量を実現する積み重ね可能なカードボックス設計。
  • カードの厚さを調整可能。
  • メンテナンスが容易なスライドレール搭載。
  • 精度と品質を追求したフルモールド生産。

カードレシーバー（JTNP-615P）

• 主な特長:
  • ブロックまたはタイムアウトの場合の柔軟なカード処理オプション。
  • 調整可能なカード認識タイムアウト設定。
  • ホストコンピュータに信号を提供できます。
  • 間違った状態の音と光のアラーム。

紙チケットプリンター（JTNP-DYJ-ZJT01/NP-DYJ-ZZB01）

• 主な特長:
  • フォントを 1 倍から 7 倍に拡大します。
  • 100万回以上の用紙カットが可能な長寿命カッター。
  • プリンターのステータスを監視するための複数のセンサー。
  • ピクセルサイズを調整できるバーコードおよびQRコードの印刷をサポートします。
  • 組み込みの文字ライブラリ。
  • USB または RS232 IAP アップデートによりメンテナンスが容易になります。

ICカードリーダー(JTNP-RW102)

• 主な特長:
  • -40°C ～ 85°C での連続動作を実現する工業グレードの設計。
  • TypeA プロトコル M1 カードを読み取り、TypeB 用にカスタマイズ可能。
  • 開発用SDKを備えたRS232通信インターフェース。
  • 互換性を考慮した多穴設計。

チケットボックス ICカードリーダー (JTNP-RW101)

• 主な特長:
  • -40°C ～ 85°C で安定した動作を実現する工業用グレードの設計。
  • TypeA プロトコル M1 カードを読み取り、TypeB 用にカスタマイズ可能。
  • 開発用SDKを備えたRS232通信インターフェース。
  • 互換性を考慮した複数の固定穴設計。
