W4G 4G LTE&イーサネット デュアルネットワーク 駐車制御装置
| Place of Origin | China |
|---|---|
| ブランド名 | JUTAI |
| Model Number | W4G |
| 書類 | W4G.pdf |
| Minimum Order Quantity | 1 |
| 価格 | negotiable |
| Packaging Details | Carton |
| Delivery Time | 7 working days |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union |
| Supply Ability | 1000/m |
商品の詳細
| コアプロセッサ | ARM Cortex-M3高速プロセッサ、リアルタイム組み込みOSを実行 | 動作電圧 | DC12V(逆接保護付) |
|---|---|---|---|
| 動作温度 | -40℃～+85℃ | ネットワーク通信 | デュアルモード: 4G LTE (統合モジュール) & イーサネット (10/100M アダプティブ) |
| ネットワーク冗長ロジック | 自動フェイルオーバー: イーサネット優先 -> イーサネットに障害が発生した場合は 4G に切り替え -> 回復時にイーサネットに戻る | アップリンク/ダウンリンク速度 | イーサネット: 最大 300 KB/秒; 4G: 最大 100 KB/秒 (ネットワークに依存) |
| リレー出力 | 2 チャンネル、ドライ接点絶縁、負荷容量: 250VAC/10A または 30VDC/10A | デジタル入力 (IO) | 6 チャンネル、非絶縁、許容電圧範囲: 0 ～ 5V |
| シリアルインターフェース | 2 x RS232、2 x RS485 (ボーレート: 4800-115200bps、保護付き) | ウィーガンドインターフェイス | 2 チャンネル、Wiegand 26/34 アダプティブをサポート |
| サポートされているカメラプロトコル | イーサネット経由で写真を直接プッシュ (Zhixin、Zhenshi)。 RS485 経由のナンバー プレート データ (Zhixin、Zhenshi、Qianyi) | 搭載機能 | バッテリーバックアップ付きリアルタイムクロック（RTC）、大容量オフラインデータストレージ、ETCリーダープロトコル、プリンター制御ロジック |
| 開発モード | クラウド ドッキング (MQTT SDK 経由を推奨) とローカル使用 (ローカル ハードウェア コントローラーとして) | 物理寸法 (L*W*H) | 145mm * 105mm * 15mm |
| SIMカードの種類 | MicroSIM（1.8V/3.3V対応） | リモート管理 | Over-The-Air (OTA) ファームウェアとファイルのアップデートをサポート |
| ハイライト | W4G 駐車制御装置,双面ネットワークの駐車制御装置,イーサネット駐車制御器 |
||
製品の説明

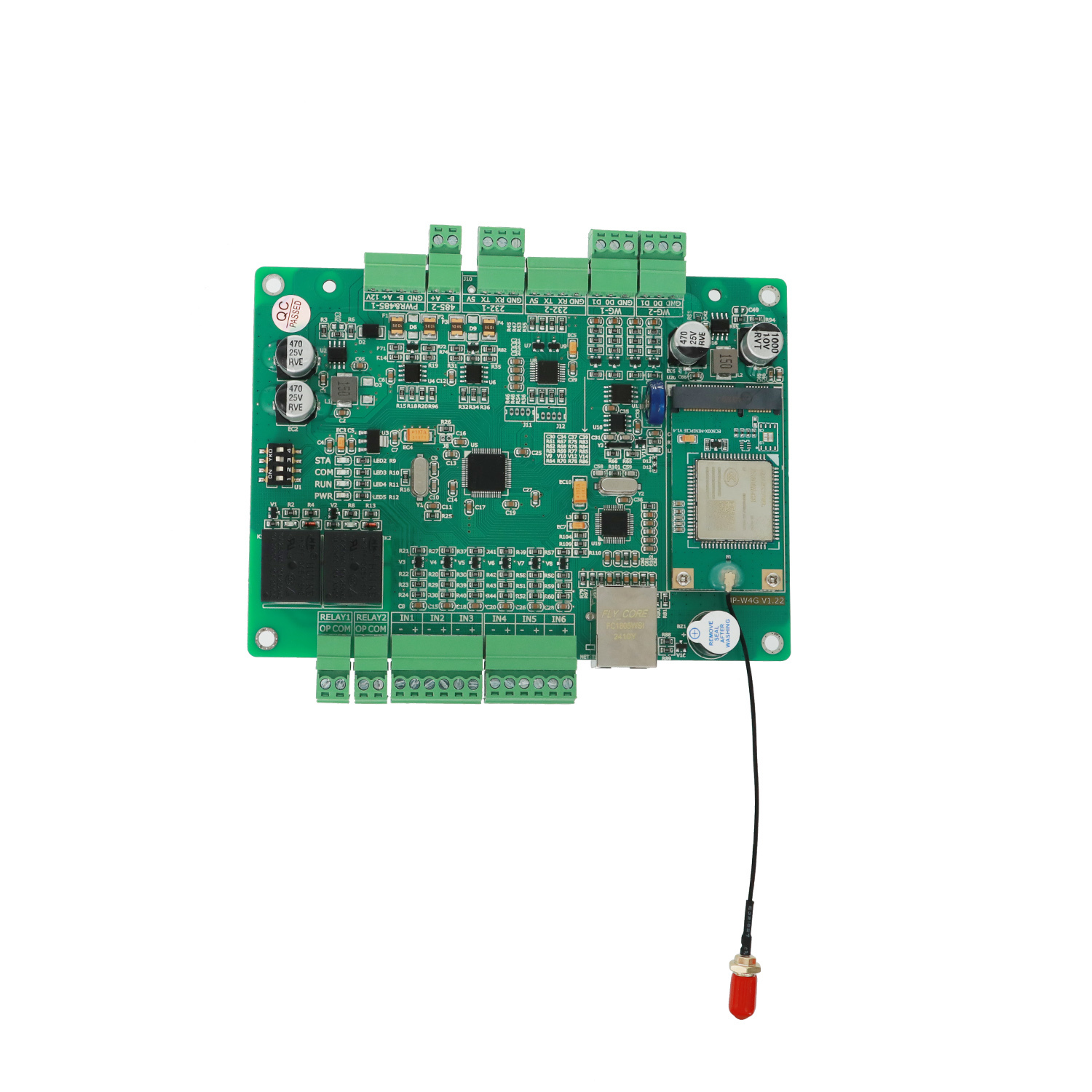

W4G 4G LTE&イーサネット デュアルネットワーク パーキングコントローラ
JUTAI W4Gシリーズコントローラは,スマート駐車とアクセス制御システムに合わせた産業レベルのインテリジェントコアデバイスです.4G LTEとイーサネットのデュアルネットワーク冗長を統合することで,物理線に依存する伝統的なシステムを解決します自動エラーオーバーとシームレスな接続を実現する 高速ARM Cortex-M3プロセッサ,豊かなインターフェース,オフライン操作機能で装備クラウドプラットフォーム間の通信のための信頼できる"中央ハブ"として機能します駐車場,ゲートコミュニティ,および産業アクセスシナリオの24/7安定した運用を保証する現場機器 (カメラ,バリア,検出器) と周辺機器.
基本技術パラメータ
| カテゴリー | キーパラメータ | 仕様 |
|---|---|---|
| エネルギーと環境 | 稼働電圧 | DC12V (逆接続保護付き) |
| 稼働電流 | 2A MAX (4Gデータ転送中の瞬時電流) | |
| 動作温度 | -40°C~+85°C (相対湿度 <80%,凍結なし) | |
| 尺寸 (L × W × H) | 145mm × 105mm × 15mm | |
| 設置穴間隔 | 135mm × 95mm | |
| 双面ネットワーク通信 | 主要ネットワーク | 4G LTE (内蔵モジュール,マイクロSIMカードをサポート,1.8/3.3V電圧適応) |
| バックアップ/好ましいネットワーク | イーサネット (10/100M 適応型,孤立,自動極度逆転をサポートしない) | |
| データレート | イーサネット:最大300KByte/S; 4G:最大100KByte/S (ネットワーク条件に応じて) | |
| ネットワークロジック | 自動スイッチ&バックバック: Ethernet の優先利用,障害の場合は自動4Gに切り替える,回復後戻す | |
| サポートされたプロトコル | MQTT (クラウドドッキング),TCP/IP,ETC読み込みプロトコル,プリンター制御プロトコル | |
| コントロール&インターフェース | リレー出力 | 2チャネル (通常開いた接触を隔離),負荷容量: 250VAC 10A / 30VDC 10A |
| IO インプット | 6チャネル (隔離されていない,許容電圧範囲0~5V) | |
| シリアルインターフェース | 2x RS232, 2x RS485 (ボードレート 4800-115200bps,ESDとパルス保護) | |
| アクセス制御インターフェース | 2x ウィーガンインターフェース (ウィーガン 26/34 アダプティブ) | |
| インテグレーション&ストレージ | 互換性のあるカメラ | イーサネット:ジキシン,ゼンシ (写真プッシュ); RS485:ジキシン,ゼンシ,キヤニ (ナンバープレートデータ) |
| 機内機能 | RTC (電源故障バックアップ付きリアルタイムクロック),大容量のオフラインデータストレージ,LCDドライバー | |
| 開発モード | クラウドドッキング (推奨,MQTT + SDK);ローカル使用 (PCソフトウェア制御) | |
| 遠隔管理 | アップグレードサポート | ネットワーク経由でファームウェアとファイルの更新 |
主要な機能的利点
1. 双重ネットワーク冗長と自動失敗
- ネットワークのダウンタイムがないイーサネットと4Gのネットワークを自動的に切り替えます.物理的な線が損傷したり イーサネットが故障した場合,システム継続的な動作を確保するために即座に4Gに切り替えます.
- 費用の最適化ネットワークが復元されるとEthernetに戻り,4Gデータ消費を最小限に抑え,運用コストを削減する.
- 安定した信号の保証4Gモジュールは,携帯電話ネットワークのカバーをサポートし,モバイル信号が利用可能な限り正常な動作を保証します.
2デバイス統合ハブ
- カメラの統合Ethernet (フォトプッシュを受信) またはRS485 (ナンバープレートデータを取得) を通して主流のLPRカメラに直接接続し,追加のコンバーターを必要としない.
- 周辺制御装置:リレーによる障壁,ライト,プリンタを制御する.IO入力によるループ検出器から車両の存在を読み取る.Wiegandインターフェースによるカードリーダーを接続する.
- 拡張互換性ETCリーダー解析プロトコルとLCDディスプレイ制御をサポートし,さまざまな駐車場機能要件に適応します.
3オフライン操作とデータ整合性
- 独立して働く能力RTCと大容量メモリが組み込まれ,ネットワーク接続なしでも事前に保存されたホワイトリストと構成で正常な動作が可能である.
- オフラインデータ保存:ナンバープレート認識記録,アクセスログ,画像をローカルに保存し,最大64の小型画像保存容量があります.
- 自動同期:ネットワーク復旧後すぐにすべてのオフラインデータと画像をクラウドにアップロードし,完全な監査追跡とデータ損失を保証します.
4標準化クラウド統合 (MQTT)
- 簡単なドッキング:JSON-over-MQTTプロトコルを通信に使用し,提供されたSDKとカスタムまたは第三者プラットフォームの統合をサポートする.
- 全イベントカバー:デバイスの心拍数,ナンバープレート認識,QRコードスキャン,IOステータス変更を報告します.バリア制御,表示メッセージ,ホワイトリスト更新のためのリモートコマンドをサポートします.
- 安全で信頼性があるQoS 1 通信品質は,安定したデータ送信のために GBK コードでメッセージ配信を保証します.
5工業級の信頼性と 容易なメンテナンス
- 厳しい環境への適応-40°C~+85°Cの極端な温度でも安定して動作し,ESDとインターフェースのパルス保護を備えています.
- 低維持コスト:デバイスの状態 (信号強度,温度,データ使用) の遠隔監視とファームウェア更新により,現場訪問が減少します.
- 頑丈なハードウェア設計:逆接続保護,過電源保護,耐久性のあるコンポーネントが 24時間連続運転を保証します
応用シナリオ
- スマート駐車場とガレージ:入口/出口ステーションのコアコントローラとして機能し,LPRカメラ,バリア制御,決済システムリンクを統合.オフライン操作は,ネットワークの切断時に中断のないサービスを保証します.
- ゲートされたコミュニティと住宅複合施設:居住者のホワイトリスト,訪問者の一時的なアクセス,配達車両の入口/出口を管理します.ダブルネットワーク冗長性により,アクセス制御の失敗はなくなります.
- 商業用・小売用駐車場:料金付き駐車場,月間パス管理,QRコード決済ステーションとの統合を容易にする.信頼性の高い操作により,ピーク時間に顧客体験が向上する.
- 産業・ロジスティック・パーク:トラックと権限のある職員へのアクセスを制御し,入出時間を記録し,倉庫管理システムと統合します.厳しい産業環境に耐えます.
- 料金局と高速道路へのアクセス:ETCプロトコルの統合をサポートし,通行料徴収のシナリオで重要な通信のための二重ネットワーク保証.
なぜW4Gダブルネットワーク駐車制御機を選ぶのか?
- 単一の障害点を排除しますイーサネットと4Gの間の自動障害切り替えは システムの100%の稼働時間を保証し 収入とセキュリティを保護します
- システムアーキテクチャを簡素化します.複数の通信インターフェイスと制御ロジックを統合し,独立したネットワークスイッチ,4Gルーター,PCベースのソフトウェアを置き換える.
- 未来に備えるスケーラブルオープン MQTT プロトコルと標準インターフェースは,複数のサイトをスケーリングする IoT プラットフォームへの統合をサポートします.
- 費用対効果の高い運用オフラインでのデータストレージはリアルタイムネットワーク依存性を軽減し,自動ネットワークスイッチングはデータコストを最適化します.
- 証明された互換性:主流のLPRカメラ,ETCリーダー,および周辺機器で動作し,システム統合者への統合リスクを軽減します.
